Neodymmagneter er laget gjennom en pulvermetallurgisk prosess som konverterer en presis legering av neodym, jern og bor (Nd₂Fe₁₄B) til tettsintrede magnetiske blokker, som deretter maskineres, belegges og magnetiseres. Hele prosessen - fra rå malm til ferdig magnet - involverer åtte forskjellige produksjonstrinn, som hver krever tett temperatur- og atmosfærisk kontroll for å oppnå verdens sterkeste permanentmagnetytelse.

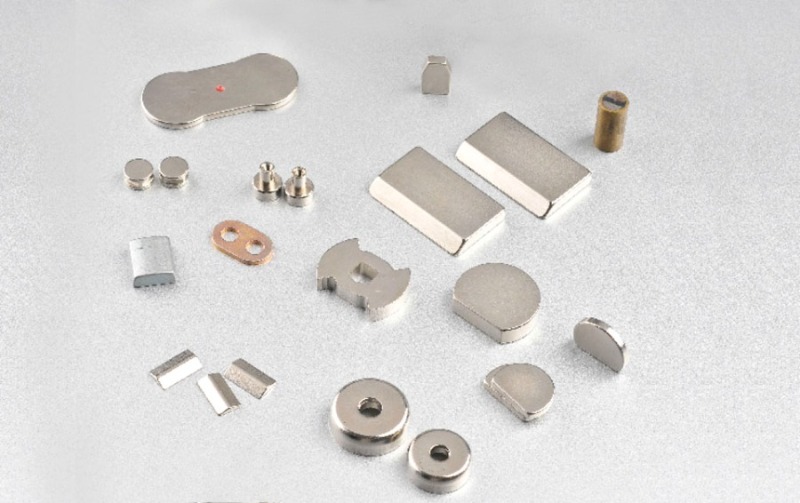

Klikk for å besøke våre produkter: Sintret NdFeB-magnet
Denne veiledningen forklarer hvert trinn i hvordan neodymmagneter er laget , hvorfor hvert trinn er viktig, hvordan forskjellige karakterer sammenlignes, og hva ingeniører og kjøpere trenger å vite når de kjøper disse kritiske komponentene for motorer, sensorer, høyttalere, vindturbiner og medisinsk utstyr.
Hvilke råvarer brukes til å lage neodymmagneter?
Tre primære elementer danner grunnlaget for hver neodymmagnet: neodym (et sjeldent jordmetall), jern og bor - kombinert i den intermetalliske forbindelsen Nd₂Fe₁₄B. Å få elementforholdet nøyaktig riktig er ikke omsettelig; selv et 1 % avvik i neodyminnhold kan forskyve magnetens maksimale energiprodukt (BHmax) med 5–10 %.
Kjernelegeringselementer
- Neodym (Nd) - typisk 29–32 vekt%; hentet hovedsakelig fra bastnäsitt- og monazittmalm; gir den harde magnetiske fasen
- Jern (Fe) — 64–66 vekt%; gir høy metningsmagnetisering og danner den strukturelle matrisen til legeringen
- Bor (B) - ca. 1 vektprosent; stabiliserer den tetragonale krystallstrukturen som er avgjørende for høy tvangsevne
Ytelsesfremmende tilsetningsstoffer
Neodymmagneter av høyere kvalitet inneholder ytterligere sjeldne jordartselementer og overgangsmetaller for å forbedre høytemperaturkoercitivitet og korrosjonsmotstand:
- Dysprosium (Dy) / Terbium (Tb) – tilsatt ved 0,5–5 % for å øke tvangsevnen ved høye temperaturer; kritisk for EV-motormagneter som fungerer over 120°C
- Kobolt (Co) — forbedrer Curie-temperaturen og reduserer temperaturfølsomheten til magnetisk utgang
- Aluminium (Al), Kobber (Cu), Gallium (Ga) — korngrensetekniske tilsetningsstoffer som reduserer sintringsporøsitet og forbedrer korrosjonsmotstanden
- Praseodym (Pr) - ofte erstattet med en del av neodyminnholdet (danner "NdPr-legeringer") for å redusere kostnadene uten å ofre betydelig ytelse
Hvordan lages neodymmagneter? 8-trinns produksjonsprosess
Produksjon av neodymmagneter følger en sintret pulvermetallurgirute som består av åtte kontrollerte stadier: legeringssmelting, båndstøping, hydrogenavfall, jetfresing, pressing, sintring, maskinering og overflatebelegg - etterfulgt av endelig magnetisering.
Trinn 1 — Legeringssmelting og båndstøping
Nøyaktig veide råvarer smeltes sammen i en vakuuminduksjonsovn ved temperaturer mellom kl. 1,350°C and 1,450°C . Vakuummiljøet (trykk under 0,1 Pa) forhindrer oksidasjon av det reaktive neodyminnholdet. Den smeltede legeringen blir deretter raskt størknet ved hjelp av båndstøpeteknikk : Smelten helles på en vannavkjølt roterende kobbervalse, og produserer tynne flak (0,2–0,4 mm tykke) med en fin, homogen mikrostruktur.
Stripestøping erstattet konvensjonell bokstøping fordi det reduserer alfa-jern (α-Fe) frifasedannelse med over 80 %, noe som direkte fører til høyere remanens i den ferdige magneten. Avkjølingshastigheter på 10³–10⁴ °C/sekund oppnås, og låser inn ønsket Nd₂Fe₁₄B-kornstruktur.
Trinn 2 — Hydrogen dekrepitering (HD)
De støpte legeringsflakene utsettes for hydrogengass ved 200–300°C, noe som får materialet til å absorbere hydrogen og spontant sprekker til et grovt pulver — en prosess som kalles hydrogendekrepitering. Den Nd-rike korngrensefasen absorberer fortrinnsvis hydrogen, og forårsaker selektiv sprø sprekkdannelse langs korngrensene.
Dette trinnet er kritisk fordi det trygt bryter opp den sprø legeringen uten å introdusere forurensning eller varme som mekanisk knusing ville forårsake. Det resulterende HD-pulveret har partikkelstørrelser på 100–500 µm, klart for finmaling.
Trinn 3 - Jetfresing
HD-pulveret mates inn i en jetmølle der høyhastighets nitrogen- eller argongassstrømmer akselererer partikler til supersoniske hastigheter, og forårsaker kollisjoner mellom partikler som maler materiale ned til en gjennomsnittlig partikkelstørrelse på 3–5 µm.
Partikkelstørrelsesfordeling er tett kontrollert fordi den bestemmer antall enkeltdomenekorn i den endelige magneten - og koercivitet (Hcj) skalerer direkte med enkeltdomenekorntetthet. Overdimensjonerte partikler (>10 µm) inneholder flere magnetiske domener og reduserer koercivitet; underdimensjonerte partikler (<1 µm) er for reaktive og oksiderer lett. Oksygeninnholdet i maleatmosfæren holdes under 50 ppm for å forhindre overflateoksidasjon av det neodymrike pulveret.
Trinn 4 – Magnetisk feltpressing (orientering og komprimering)
Det fine pulveret presses inn i grønne kompakter inne i et sterkt påført magnetfelt på 1,5–2,5 Tesla, som justerer c-aksen til hver pulverpartikkel parallelt med feltretningen – låser den anisotrope orienteringen som gir neodymmagneter deres eksepsjonelle ytelse.
To pressemetoder brukes:
- Dysepressing i et magnetfelt (aksialt eller tverrgående) — vanligst; påfører 100–200 MPa komprimeringstrykk; produserer nesten nettformede blokker eller plater
- Isostatisk pressing (våtpose CIP) — pulver suspendert i slurry presses isostatisk ved 200–300 MPa; oppnår høyere grønn tetthet og bedre orienteringsuniformitet for komplekse former
Den grønne kompakten på dette stadiet har en tetthet på omtrent 3,5–4,0 g/cm³ – langt under den teoretiske tettheten på 7,5 g/cm³ – og er mekanisk skjør. Det må håndteres i inert atmosfære for å unngå oksidasjon før sintring.
Trinn 5 — Vakuumsintring og gløding
Sintring er det mest kritiske termiske trinnet: grønne kompakte kropper varmes opp i en vakuumovn til 1 050–1 100 °C i 2–5 timer, noe som forårsaker væskefasesintring som fortetter komprimeringen til over 99 % av teoretisk tetthet.
Under sintring fukter en Nd-rik væskefase (smeltepunkt ~665°C) korngrensene og trekker partikler sammen ved kapillærvirkning. Denne fortettingen eliminerer porøsitet mellom partikler og produserer en mikrostruktur av Nd₂Fe₁₄B-korn (5–10 µm gjennomsnittlig diameter) omgitt av en tynn, kontinuerlig Nd-rik korngrensefase – strukturen som muliggjør høy koersivitet.
Etter sintring gjennomgår delen en to-trinns glødebehandling: først ved 900°C i 1–2 timer, deretter ved 500–600°C i 1–3 timer. Den lavere temperaturglødingen optimerer korngrensesammensetningen, og øker koerciviteten med 10–20 % sammenlignet med sintrede deler.
Trinn 6 — Maskinering og skjæring
Sintrede neodymmagnetblokker er ekstremt harde (Vickers hardhet ~570 HV) og sprø, så all forming utføres ved diamantsliping, wire EDM eller flertrådsskjæring i stedet for konvensjonell maskinering.
Diamantbelagte skjærehjul som kjører i kjølevæske, kutter blokker til skiver, segmenter, buer eller tilpassede profiler med toleranser på ±0,05 mm på presisjonsgrader. Kutting genererer fint magnetisk støv, som samles opp og resirkuleres. Kantene er avfaset for å redusere risikoen for flisdannelse under belegg og montering.
Trinn 7 — Overflatebelegg og korrosjonsbeskyttelse
Bare neodymmagneter korroderer raskt under omgivelsesforhold - den Nd-rike korngrensefasen reagerer med fuktighet og oksygen, og forårsaker overflateavskalling i løpet av dager - så hver ferdige magnet får minst ett beskyttende belegg.
| Type belegg | Tykkelse (µm) | Saltspraymotstand | Driftstemp | Typisk brukstilfelle |
| Nikkel-Kobber-Nikkel (NiCuNi) | 15–25 | 24–96 timer | Opptil 200°C | Generell industri, sensorer |
| Sink (Zn) | 8–15 | 12–48 timer | Opptil 150°C | Kostnadssensitive applikasjoner |
| Epoksyharpiks | 15–25 | 48–240 timer | Opptil 150°C | Miljøer med høy luftfuktighet |
| Fosfatepoksy | 10–20 | 24–72 timer | Opptil 120°C | Bondede magnetenheter |
| Gold / Silver (precious metal) | 1–5 | >500 timer | Opptil 250°C | Medisinske implantater, romfart |
Tabell 1: Sammenligning av overflatebelegg med neodymmagneter etter tykkelse, korrosjonsmotstand, driftstemperatur og påføringsegnethet.
Trinn 8 - Magnetisering
Neodymmagneter magnetiseres som det siste produksjonstrinnet ved å utsette den belagte delen for et pulsert magnetfelt på 3–5 Tesla – godt over magnetens tvangsfelt – som justerer alle magnetiske domener parallelt med den tiltenkte retningen.
Magnetisering utføres sist (etter maskinering og belegg) fordi sterkt magnetiserte deler tiltrekker seg jernholdig rusk og er farlige å håndtere i produksjonsmiljøer. En kondensator-utladningsmagnetisator leverer en millisekund-varighetspuls gjennom en spesialviklet spolearmatur designet for den spesifikke magnetformen. Delvis magnetisering (f.eks. multipolmønstre i ringmagneter) oppnås ved bruk av segmenterte spolearrayer.
Hvilke neodymmagnetkvaliteter er tilgjengelige og hvordan er de forskjellige?
Neodymmagnetkvaliteter er utpekt av deres maksimale energiprodukt (BHmax i MGOe) etterfulgt av et bokstavsuffiks som indikerer deres høytemperaturkoersivitetsevne - alt fra standard (ingen suffiks) gjennom H, SH, UH, EH, til AH for de mest termisk stabile karakterene.
| Karakter | BHmax (MGOe) | Remanens Br (T) | Maks driftstemp | Dy/Tb-innhold | Typisk applikasjon |
| N35–N52 (standard) | 35–52 | 1,17–1,48 | 80°C | Ingen | Høyttalere, forbrukerelektronikk |
| N35H–N50H | 35–50 | 1,17–1,43 | 120°C | Lavt | BLDC motorer, pumper |
| N35SH–N45SH | 35–45 | 1.17–1.35 | 150°C | Middels | Servomotorer, robotikk |
| N28UH–N40UH | 28–40 | 1,04–1,26 | 180°C | Høy (Dy-heavy) | EV-trekkmotorer |
| N28EH–N38EH | 28–38 | 1.04–1.22 | 200°C | Veldig høy (Dy Tb) | Luftfartsaktuatorer |
| N28AH–N33AH | 28–33 | 1.04–1.15 | 220°C | Maksimal (Tb-rik) | Høyytelses geotermisk, nedihulls |
Tabell 2: Sammenligning av neodymmagnetkvalitet etter energiprodukt, remanens, maksimal driftstemperatur, tungt innhold av sjeldne jordarter og anvendelse.
Hvordan sammenlignes sintrede neodymmagneter med bondede neodymmagneter?
Sintrede neodymmagneter gir opptil tre ganger det magnetiske energiproduktet av bundne kvaliteter, men er begrenset til enklere geometrier; bundne magneter ofrer magnetisk ytelse i bytte for komplekse nettformede deler uten maskineringsavfall.
Bondede neodymmagneter produseres ved å blande raskt bråkjølt NdFeB-pulver (partikkelstørrelse 50–200 µm) med et polymerbindemiddel (typisk nylon, PPS eller epoksy) og kompresjonsstøpe eller sprøytestøpe blandingen til den endelige formen. Fordi pulveret er tilfeldig orientert (isotropisk), når BHmax-verdiene bare 8–12 MGOe - sammenlignet med 35–52 MGOe for anisotrope sintrede kvaliteter.
| Eiendom | Sintret NdFeB | Bondet NdFeB |
| BHmax (MGOe) | 35–55 | 5–12 |
| Tetthet (g/cm³) | 7,4–7,6 | 5,0–6,2 |
| Form kompleksitet | Lavt (requires machining) | High (net-shape molding) |
| Korrosjonsbestandighet (bar) | Dårlig (krever belegg) | Moderat (polymerbindemiddel hjelper) |
| Dimensjonstoleranse | ±0,05 mm (bakke) | ±0,03 mm (støpt) |
| Relativ kostnad per enhet | Høyere | Lavter (at scale) |
| Typiske bruksområder | EV-motorer, vindturbiner, MR | Harddisker, trinnmotorer, sensorer |
Tabell 3: Direkte sammenligning av sintrede versus bundne neodymmagneter på tvers av nøkkelytelse og produksjonsegenskaper.
Hvorfor er kvalitetskontroll så kritisk i produksjon av neodymmagneter?
En enkelt batch av neodymmagneter som ikke er spesifisert, kan forårsake motoravmagnetisering i feltet, og koster 10–100 ganger mer enn selve magneten i garantikrav og omarbeiding av montering – noe som gjør streng kvalitetskontroll til det kommersielt viktigste aspektet ved produksjonsprosessen.
Standard kvalitetskontrolltester utført på hvert produksjonsparti inkluderer:
- Testing av magnetiske egenskaper (BH-kurve) — hysteresegrafmåling av Br, Hcb, Hcj og BHmax i henhold til IEC 60404-5 / MMPA-standarder
- Dimensjonell inspeksjon — CMM eller optisk komparatorverifisering til tegningstoleranser (vanligvis ±0,05 mm for sintrede kvaliteter)
- Saltspraytesting (ASTM B117) — korrosjonsbestandighet av belegg bekreftet ved 35 °C, 5 % NaCl atmosfære
- Beleggvedheft (kryssskjæringstest, ISO 2409) — sikrer beleggets integritet under mekanisk påkjenning
- Aldringstest ved høy temperatur — magneter holdt ved nominell maksimal temperatur i 100 timer; flukstapet må forbli under 5 %
- XRF / ICP kjemisk analyse — bekrefter legeringssammensetning innenfor ±0,5 % av spesifisert innhold av sjeldne jordarter
- Tetthetsmåling — Arkimedes metode; tetthet under 7,40 g/cm³ indikerer uakseptabel porøsitet i sintrede kvaliteter
Hvilke innovasjoner former hvordan neodymmagneter lages i dag?
Tre store innovasjoner er å redefinere produksjon av neodymmagneter: Grain boundary diffusion (GBD) teknologi, tunge sjeldne jordarters reduksjonsstrategier og additiv produksjon av magnetsammenstillinger.
Korngrensediffusjon (GBD)
GBD er den mest kommersielt betydningsfulle nyere innovasjonen. I stedet for å blande dysprosium eller terbium jevnt gjennom legeringen, påføres et Dy/Tb-fluorid- eller oksidbelegg på magnetoverflaten, og deretter diffunderes langs korngrensene ved 800–950°C. Den tunge sjeldne jordarten konsentrerer seg nøyaktig der den er nødvendig - ved kornoverflater - og øker tvangsevnen med 30–50 % mens den bruker 50–70 % mindre dysprosium enn konvensjonelle blandingsmetoder. For elbilprodusenter som står overfor forsyningsbegrensninger for dysprosium, er denne forbedringen transformativ.
Lav eller null tunge sjeldne jordarters formuleringer
Forskningsprogrammer rettet mot dysprosiummagneter med netto null går videre gjennom kornforfining til partikkelstørrelser under 3 µm. Finere enkeltdomenekorn kan oppnå Hcj-verdier over 25 kOe uten dysprosium ved temperaturer opp til 120°C – tilstrekkelig for mange EV-motordesigner. Varmdeformasjonsbehandling, et alternativ til sintring, produserer nanokrystallinske mikrostrukturer med kornstørrelser på 200–400 nm, noe som muliggjør koersivitetsverdier umulig med konvensjonell sintring.
Additive Manufacturing og Bonded Complex Geometries
Binder jetting og ekstruderingsbasert 3D-utskrift av NdFeB-polymer-kompositter produserer nå komplekse magnetformer – inkludert Halbach-matriser, segmenterte ringer og topologioptimaliserte motorrotorer – som er umulige å produsere med konvensjonell maskinering. Mens magnetiske energiprodukter for øyeblikket bare når 8–15 MGOe, forventes fortsatt utvikling av anisotropiske trykte magneter (justering av partikler under utskrift med et påført felt) å presse verdier over 20 MGOe i løpet av de neste fem årene.
FAQ: Hvordan lages neodymmagneter
Q1: Hvor lang tid tar det å produsere en neodymmagnet fra råvarer?
En typisk produksjonssyklus fra legeringssmelting til ferdig, belagt og magnetisert magnet 7–14 virkedager i et standard produksjonsanlegg. Sintring og gløding alene bruker 12–20 timers ovnstid; belegg og herding legger til ytterligere 1–3 dager avhengig av valgt beleggsystem.
Q2: Kan neodymmagneter miste magnetismen under produksjon?
Ja – eksponering for temperaturer over Curie-punktet (310–340 °C for standard NdFeB) ødelegger magnetismen permanent. Dette er grunnen til at magnetisering er det siste trinnet. Under sintring ved 1050–1100°C er materialet over Curie-temperaturen og er ikke-magnetisk; den magnetiske orienteringen som er satt under pressingen er bevart i krystallstrukturen (anisotropi), ikke de magnetiske domenene, og gjenopprettes når magneten magnetiseres på slutten av prosessen.
Q3: Hvorfor produseres de fleste neodymmagneter i Kina?
Kina kontrollerer ca 85–90 % av den globale prosesseringskapasiteten for sjeldne jordarter og rundt 70 % av sintrede NdFeB-magnetproduksjon. Denne dominansen gjenspeiler flere tiår med investeringer i gruveinfrastruktur av sjeldne jordarter (spesielt i Indre Mongolia og Jiangxi-provinsen), vertikal integrasjon fra malm til ferdig magnet, og stordriftsfordeler bygget på stor innenlandsk etterspørsel fra forbrukerelektronikk, vindenergi og elbilindustrien. Det finnes produksjonsanlegg i Japan, Tyskland og USA, men opererer i betydelig mindre skala.
Q4: Hva er forskjellen mellom N52 og N35 når det gjelder produksjon?
N52 magneter krever neodym med høyere renhet (>99,5 % Nd-renhet) , tettere partikkelstørrelseskontroll (<3,5 µm gjennomsnitt) under jet-fresing, og mer presis sintringstemperaturstyring for å oppnå maksimal teoretisk tetthet og kornjustering. N35-kvaliteter tåler bredere prosessvinduer. Som et resultat er N52-utbytte per ovnskjøring typisk 15–25 % lavere enn N35-kvaliteter, noe som gjør dem proporsjonalt dyrere enn energiproduktforskjellen alene skulle tilsi.
Spørsmål 5: Er neodymmagneter resirkulerbare?
Ja, men resirkuleringsinfrastruktur i kommersiell skala er fortsatt begrenset. Hydrogendekrepitering kan brukes på magneter som er utgått på levetiden for å gjenvinne NdFeB-pulver, som deretter reprosesseres til nye magneter eller sjeldne jordartsoksider. Utvinningsgraden for neodym fra magnetskrot når 95 % ved bruk av hydrometallurgiske ruter. Økende lovpress – spesielt i EUs lov om kritiske råvarer – akselererer investeringene i resirkuleringssystemer med lukket sløyfe for elbiler og vindturbinmagneter.
Spørsmål 6: Hvilke sikkerhetstiltak kreves ved produksjon av neodymmagneter?
NdFeB pulver er pyroforisk — den kan spontant antennes i luft når partikkelstørrelsen faller under 10 µm. All maling, pressing og pulverhåndtering utføres under inert atmosfære (nitrogen eller argon) med oksygennivåer under 100 ppm. Magnetiserte ferdige deler over N42-kvalitet utøver krefter på over 100 N mellom tilstøtende deler og kan forårsake alvorlige klemskader; håndteringsprotokoller krever ikke-jernholdige verktøy, avstandsstykker og tomannsprosedyrer for magneter over 50 mm diameter.
Konklusjon
Forståelse hvordan neodymmagneter er laget – fra den nøyaktige legeringskjemien gjennom båndstøping, hydrogendekrepitering, jetfresing, magnetfeltpressing, vakuumsintring, maskinering, belegg og endelig magnetisering – utstyrer ingeniører, innkjøpsteam og produktdesignere til å ta smartere innkjøpsbeslutninger, skrive bedre spesifikasjoner og feilsøke ytelsesfeil med tillit.
Produksjonsprosessen er uforsonlig: oksygenforurensning på fresestadiet, et 10°C avvik under sintring, eller en underdimensjonert beleggtykkelse kan oversettes direkte til feltfeil verdt multipler av magnetens innkjøpspris. På samme måte endrer innovasjoner som korngrensediffusjon og Dy-lean-formuleringer raskt hva som er oppnåelig – reduserer forsyningskjederisikoen samtidig som ytelsen opprettholdes eller forbedres.
Ettersom etterspørselen fra elektriske kjøretøy, vindturbiner, robotikk og medisinsk utstyr fortsetter å overgå tilførselen av tunge sjeldne jordelementer, både produksjonsprosessen og materialvitenskapen bak neodymmagneter vil forbli blant de mest strategisk viktige temaene innen avansert produksjon i overskuelig fremtid.
