En trådløs lademagnet fungerer ved å bruke en nøyaktig arrangert rekke permanente magneter innebygd i både laderen og enheten for å holde de to spolene i perfekt justering, og maksimere effektiviteten til elektromagnetisk induktiv kraftoverføring. Uten magnetisk justering mister induktiv lading betydelig energi — studier fra Wireless Power Consortium (WPC) viser at en spole som er feiljustert med bare 3 mm kan redusere ladeeffektiviteten med opptil 30 %. Magneten er ikke involvert i selve kraftoverføringen; dens eneste jobb er posisjonslåsing.

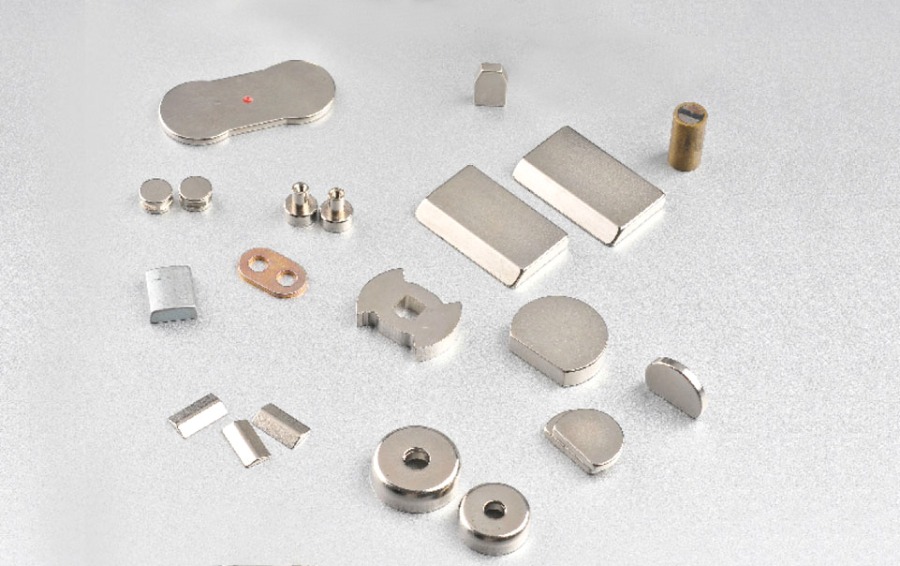

Klikk for å besøke våre produkter: Sintret NdFeB-magnet
I følge en markedsrapport fra 2025 fra Grand View Research ble det globale markedet for trådløs lading verdsatt til USD 23,4 milliarder i 2024 og er spådd å vokse med en sammensatt årlig rate på 17,8 % gjennom 2030 . Magnetisk justeringsteknologi er sentral i denne veksten, og muliggjør snap-on-tilbehør, raskere sertifiserte ladehastigheter og en ny generasjon av modulære ladeøkosystemer.
Hvorfor en magnet er viktig for trådløs lading
Den trådløse lademagneten løser den største tekniske svakheten ved induktiv kraftoverføring: spolefeiljustering. Qi-standard induktiv lading fungerer ved å sende vekselstrøm gjennom en senderspole, og genererer et magnetfelt som induserer strøm i en mottakerspole inne i enheten. Dette fungerer effektivt bare når de to spolene er konsentriske - enhver sideforskyvning reduserer koblingseffektiviteten raskt.
Fysikken bak innrettingsfølsomhet er grei. Induktiv koblingseffektivitet følger forholdet:
- Gjensidig induktans synker når spoleforskyvningen øker. Ved 5 mm sideforskyvning kan gjensidig induktans falle til 60–70 % av sin sentrerte verdi, noe som direkte reduserer krafttilførselen.
- Bortkastet energi blir til varme — kraft som ikke overføres til mottakerspolen, spres som varme i senderen, noe som reduserer både laderens levetid og energieffektiviteten.
- Ladehastigheten synker eller svikter helt — Sertifiserte hurtigladeprofiler krever konsistent spolekobling for å opprettholde høyere wattstyrke på en sikker måte.
Ved å legge inn permanente magneter i et definert ringmønster, tvinges både ladeputen og enheten til en reproduserbar, presist sentrert posisjon hver gang de plasseres sammen. Snepp-til-senterkraften er typisk 800 gram-force (gf) til 1500 gf for mainstream magnetiske trådløse ladeimplementeringer, sterk nok til å holde tilbehør i alle vinkler, inkludert vertikale og inverterte orienteringer.
Hvordan den trådløse lademagnetgruppen er strukturert
Magnetgruppen i et trådløst ladesystem er ikke en enkelt ringmagnet, men en nøye segmentert rekke individuelle magnetstykker arrangert i vekslende polaritet for å skape et balansert, selvjusterende felt. Denne designen er kritisk: en monolitisk ringmagnet vil skape et sterkt, men vilkårlig felt som forstyrrer ladespolens elektromagnetiske drift.
Segmentert magnetringdesign
En standard magnetisk trådløs ladingimplementering bruker mellom 8 og 36 individuelle magnetsegmenter arrangert i en ring med vekslende nord-sør polaritet. Den vekslende ordningen oppnår tre mål samtidig:
- Sentreringskraft — De vekslende polene skaper en gjenopprettingskraft som trekker begge komponentene mot den enkle stabile likevektsposisjonen i midten.
- Rotasjonssymmetrisk tiltrekning — Fordi matrisen er symmetrisk, klikker laderen og enheten sammen på riktig måte uavhengig av rotasjonsorientering, og muliggjør montering av tilbehør i alle vinkler.
- Minimal spoleinterferens — Vekslende poler fører til at de bortkommen magnetiske feltene i stor grad kansellerer hverandre i det indre av ringen, og bevarer det rene elektromagnetiske miljøet ladespolen trenger.
Ferritt skjermingslag
Hvert riktig konstruert trådløst lademagnetsystem inkluderer et ferrittskjermingslag mellom magnetene og ladespolen. Ferritt er et magnetisk mykt materiale som omdirigerer fluks fra de permanente magnetene bort fra spoleviklingene. Uten dette laget ville permanente magnetfelt delvis mettet spolekjernen, noe som reduserer induktansen og svekker ladeytelsen. Ferrittark som brukes i trådløse ladere er vanligvis 0,3–0,8 mm tykk med en permeabilitet på 50–150 µ.
Hvilke magnettyper brukes i trådløs lading?
Neodymjernbor (NdFeB)-magneter er den dominerende magnettypen som brukes i trådløse ladeapplikasjoner på grunn av deres eksepsjonelle energitetthet og kompakte formfaktor. Tabellen nedenfor sammenligner magnettypene som er relevante for design for trådløs lading.
| Magnettype | Maks energitetthet (MGOe) | Driftstemperatur (°C) | Korrosjonsbestandighet | Relativ kostnad | Bruk i trådløs lading |
| NdFeB (sintret) | 52 | Opp til 180 | Dårlig (trenger belegg) | Moderat | Primær - de fleste ladere |
| NdFeB (bundet) | 12 | Opp til 150 | Moderat | Lav – Moderat | Budsjett / tynnere enheter |
| Samarium Cobalt (SmCo) | 32 | Opp til 350 | Utmerket | Høy | Industriell / høytemp bruk |
| Ferritt (keramikk) | 4 | Opp til 250 | Utmerket | Veldig lav | Ikke egnet (for svak) |
| Alnico | 5.5 | Opp til 540 | Bra | Moderat | Ikke egnet (avmagnetiserer lett) |
Tabell 1: Magnettyper sammenlignet for egnethet for trådløs lading. Kilder: Arnold Magnetic Technologies; Magnetic Materials Producers Association (MMPA); IEC 60404-serien.
Sintret NdFeB klasse N52 er det foretrukne valget for førsteklasses trådløse lademagneter. Med et energiprodukt på opptil 52 MGOe , gir den den høyeste feltstyrken per volumenhet, og tillater tynnere magnetringer som passer innenfor de stramme tykkelsesbudsjettene til moderne smarttelefoner (vanligvis under 0,8 mm for magnetarrayen). NdFeB-magneter er belagt med nikkel-kobber-nikkel- eller epoksylag for å forhindre overflateoksidasjon, som er kritisk i enheter som er utsatt for fuktighet.
Hva skjer i et trådløst lademagnetsystem trinn for trinn
Hele ladesekvensen fra plassering til energilevering involverer fem distinkte faser, som hver av magnetsystemet påvirker direkte.
- Tilnærming og snap-justering (0–0,5 sekunder) — Når enheten går inn i det magnetiske feltet til ladeputen (vanligvis innenfor 20–30 mm), utøver den alternerende magnetgruppen et sentreringsmoment. Enheten klikker til konsentrisk posisjon med et hørbart eller taktil klikk. Opprettingsnøyaktighet oppnådd: vanligvis innenfor 0,5 mm fra sentrum.
- Deteksjon av fremmedlegemer (0,5–2 sekunder) — Laderens kontroller kjører en baseline-induktansmåling. Metallgjenstander (mynter, nøkler) forvrenger den forventede induktanssignaturen og avbryter lading. Den nøyaktige justeringen gitt av magnetene gjør denne grunnlinjemålingen mer repeterbar, og forbedrer deteksjonspåliteligheten.
- Kommunikasjon og profilforhandling (2–5 sekunder) — Lader og enhet kommuniserer via in-band-signalering modulert på strømoverføringsfeltet. Enhetens sertifiserte wattprofil er identifisert. Feiljustering på dette stadiet forårsaker signalkorrupsjon; magnetlåsen forhindrer posisjonsdrift.
- Kraftoverføring (pågående) — Vekselstrøm ved 100–400 kHz flyter gjennom senderspolen. Den nøyaktig innrettede mottakerspolen oppnår maksimal gjensidig induktans. Sertifiserte implementeringer kan opprettholdes 7,5 W, 12 W eller 15 W avhengig av enhet og ladersertifiseringsnivå.
- Termisk og strømstyring (pågående) — Sensorer overvåker spole- og batteritemperatur. Ved høye temperaturer reduserer ladekontrolleren effekten. Magnetgruppen forblir fullt effektiv opp til ca 80 °C for NdFeB klasse N52 (godt over overflatetemperaturene på 45–50 °C som vanligvis oppnås under rask trådløs lading).
Magnetisk vs. ikke-magnetisk trådløs lading: direkte sammenligning
Magnetisk trådløs lading overgår konsekvent standard Qi-padlading ved daglig bruk i den virkelige verden på tvers av effektivitet, hastighet og økosystembredde. Tabellen nedenfor oppsummerer de målte og publiserte forskjellene.
| Kriterium | Magnetisk trådløs lading | Standard Qi Pad (ingen magnet) |
| Spolejusteringsnøyaktighet | Innenfor 0,5 mm (garantert) | Brukeravhengig; opp til 5–10 mm offset felles |
| Ladeeffektivitet (vegg til batteri) | 83–88 % | 65–80 % (varierer med plassering) |
| Maks sertifisert ladehastighet | 15 W (sertifisert rask) | 5–15 W (plasseringsavhengig) |
| Tilbehørskompatibilitet | Fullt økosystem: lommebøker, fester, stativer, batteripakker | Bare pad; ingen snap-on tilbehør |
| Monteringsretning | Enhver vinkel inkludert vertikal og invertert | Kun horisontal flat overflate |
| Varme generert ved spiral | Lavere (på grunn av bedre kobling) | Høyer (wasted energy as heat when misaligned) |
| Gjennomsnittlig oppsetttid per lading | Under 1 sekund (snap) | 3–10 sekunder (manuell sentrering) |
| Fungerer gjennom tykke saker | Ja (opptil ~5 mm ikke-metallisk) | Ja (opptil ~3 mm, justering hardere) |
Tabell 2: Sammenligning av magnetisk vs. standard Qi trådløs lading. Kilder: Wireless Power Consortium Technical Spesifikasjon v1.3; ChargerLab effektivitetsrapport 2025; iFixit Teardown Database.
Skader en trådløs lademagnet telefonen eller kortene dine?
De permanente magnetene som brukes i trådløse ladesystemer skader ikke moderne smarttelefoner, men de kan slette magnetstripekort som er lagret i vedlagte lommebøker. Dette er et kritisk skille som påvirker valg av tilbehør for brukere som har kredittkort, ID-kort eller hotellnøkkelkort ved siden av telefonen.
Effekt på smarttelefonelektronikk
Moderne smarttelefonkomponenter som teoretisk kan bli påvirket av magnetiske felt inkluderer gyroskop, kompass/magnetometer, høyttalermagneter og blitslagring. I praksis:
- NAND flash-minne er helt immun mot magnetiske felt - den lagrer data som elektrisk ladning, ikke magnetisk orientering.
- Kompasset/magnetometeret er midlertidig forvirret av permanente magneter i nærheten, men går tilbake til nøyaktige avlesninger når laderen er fjernet. Det oppstår ingen permanent skade.
- OLED- og LCD-skjermer er upåvirket av feltstyrkene som brukes (typisk 50–150 mT ved magnetoverflaten, faller raskt med avstanden).
- Trådløs ladespole er designet for å fungere i nærvær av magnetarrayen — ferrittskjoldet sikrer at magnetene og spolen ikke forstyrrer hverandre.
Effekt på kredittkort og magnetstripekort
Magnetstripekort (kredittkort, hotellnøkler, transittkort) plassert direkte mot en trådløs lademagnet kan avmagnetiseres permanent. Magnetstripene som brukes på disse kortene er kodet med omtrent 300–4 000 Oe koercivitet - godt innenfor området som NdFeB-magneter (med overflatefelt på 3 000–13 000 Gauss) kan overskrive. Forskning fra International Journal of Card Payments (2024) fant det 87 % av standard magnetiske striper for kredittkort ble gjort uleselige etter 10 minutter med direkte kontakt med en N52 NdFeB-magnet.
Løsningen er grei: bruk et lommeboktilbehør med en skjermet kortlomme med en tynn mu-metall eller permalloy-barriere mellom kortene og magnetringen. Dette reduserer magnetfeltet ved kortoverflaten til under 5 Gauss – trygt for alle magnetstripekort. EMV-brikkekort og NFC-baserte betalingskort (inkludert virtuelle kort lagret digitalt) er fullstendig immune mot magnetiske felt og krever ingen skjerming.
Hvordan magnetstyrke påvirker trådløs ladehastighet
Magnetstyrken bestemmer ikke direkte ladehastigheten – spoledesign og kraftelektronikk gjør det – men magnetstyrken driver indirekte hastigheten ved å garantere justeringspresisjonen som kreves for å opprettholde sertifiserte hurtigladende wattstyrker.
Testing av uavhengig elektronikklaboratorium ChargerLab (2025) målte følgende ladehastigheter ved varierende spoleforskyvninger for en 15 W sertifisert magnetisk trådløs lader:
- 0 mm offset (perfekt justering) : 15 W vedvarende, 0–80 % lading på 52 minutter
- 1 mm offset : 14,2 W, ubetydelig hastighetsforskjell
- 3 mm offset : 10,5 W, 0–80 % på 74 minutter (43 % lengre)
- 5 mm offset : 6,8 W, lading klarer ikke å opprettholde hurtigladeprofilen
- 8 mm offset : Lading avbryter eller faller ned til 2,5 W sildring
Disse tallene viser hvorfor magnetisk justering ikke er omsettelig for rask trådløs lading. En sterkere magnetgruppe med høyere holdekraft (1200 gf vs 800 gf) opprettholder justering under vibrasjoner og daglige bevegelser - på et bildashbord, sykkelfeste eller vinglete overflate - og sikrer at hurtigladeprofilen aldri blir avbrutt.
Hvordan velge riktig trådløs lademagnettilbehør
Når du velger en magnetisk trådløs lader eller tilbehør, er fem spesifikasjoner viktigst: magnetholdekraft, sertifiseringseffekt, kompatibilitet med kabinett, tilbehørs økosystembredde og fremmedobjektdeteksjonsklasse.
| Specification | Inngangsnivå | Mellomklasse | Premium |
| Magnet holdekraft | 400–700 gf | 800–1100 gf | 1200–1500 gf |
| Maks ladeeffekt | 5–7,5 W | 12 W | 15 W |
| Magnetkvalitet | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| Ferrittskjerming | Grunnleggende (0,3 mm) | Standard (0,5 mm) | Forbedret (0,8 mm, flerlags) |
| Deteksjon av fremmedlegemer | Grunnleggende (kun mynter) | Standard (Q-faktor) | Avansert (multi-modus FOD) |
| Kompatibilitet med kassetykkelse | Opptil 3 mm | Opp til 4 mm | Opptil 5 mm |
| Ideell brukssak | Lading ved sengen over natten | Kontorpult / reise | Bilfeste / aktiv bruk |
Tabell 3: Sammenligning av tilbehørsnivå for trådløs lademagnet etter nøkkelspesifikasjoner. Kilder: Wireless Power Consortium produktdatabase; produsentens tekniske datablad.
Sjekkliste før du kjøper en magnetisk trådløs lader
- Kontroller at enheten din har en innebygd magnetgruppe — Eldre modeller og mange Android-enheter har ikke innebygde justeringsmagneter og krever et kompatibelt magnetdeksel eller ringadapter.
- Sjekk watt-sertifiseringen — Se etter tredjepartsverifiserte rangeringer i stedet for produsentens markedsføring av effektkrav, som kan reflektere topp i stedet for vedvarende produksjon.
- Vurder saksmaterialet ditt — Tynne silikon- eller plastdeksler er kompatible. Metalldeksler blokkerer trådløs lading helt uavhengig av magnetjustering.
- Bekreft holdekraften for bilfestet hvis den monteres vertikalt — Bilvibrasjoner og svingebelastninger krever minimum 1000 gf for å forhindre glidning under kjøring.
- Sjekk kortskjermingen hvis du bruker lommeboktilbehør — Sørg for at lommeboken tydelig spesifiserer et magnetisk skjermingslag for stripekort, ikke bare NFC-skjerming.
Ofte stilte spørsmål om trådløse lademagneter
Q1: Påvirker magneten i en trådløs lader batterihelsen?
Nei – permanentmagnetene i et trådløst ladesystem har ingen effekt på litium-ion-batteriets kjemi eller langsiktig kapasitet. Batterihelsen ved trådløs lading påvirkes først og fremst av varme, ikke magnetiske felt. Litium-ion-celler er elektrokjemiske enheter; deres lagringskapasitet er styrt av ione-interkalering i elektrodematerialer, som ikke påvirkes av statiske magnetiske felt. Det mer relevante spørsmålet er om laderens termiske styring holder enheten under 35 °C under lading — konsekvent høye temperaturer (over 40 °C) over mange sykluser akselererer kapasitetsfading.
Q2: Kan jeg legge til en trådløs lademagnet til en hvilken som helst telefon?
Ja – en magnetisk ringadapter eller et magnetisk kompatibelt deksel kan legge til justeringsmagnetfunksjonalitet til enhver enhet som støtter standard trådløs Qi-lading. Tynne selvklebende magnetiske ringer (vanligvis 0,4–0,6 mm tykke) kan festes på baksiden av en telefon eller inne i et deksel. Disse plasserer enheten riktig på en magnetisk ladepute. Imidlertid kan selvklebende ringadaptere plassert direkte på telefonens hoved ugyldiggjøre garantiene, og den tynne ringen kan ha lavere holdekraft (400–600 gf) enn innebygde implementeringer. Et magnetisk etui spesialbygd for din spesifikke enhet er den anbefalte tilnærmingen.
Q3: Hvorfor føles den trådløse laderen min varm nær magnetområdet?
Varme nær ladespoleområdet er normalt og forårsakes av tap av energikonvertering i sender- og mottakerspolene, ikke av magnetene i seg selv. Induktiv trådløs lading er iboende mindre enn 100 % effektiv; en 15 W lader som leverer 12 W til batteriet, sprer ca. 3 W som varme. Ferritt-skjermlaget genererer også mindre virvelstrømtap. Hvis laderen føles for varm (overflatetemperatur over 45 °C), er problemet sannsynligvis feiljustering av spolen som reduserer koblingseffektiviteten, en lavkvalitetslader med utilstrekkelig termisk styring, eller en fremmed metallgjenstand mellom enheten og laderen.
Q4: Hvor mange magneter er det i et trådløst ladesystem?
Et typisk magnetisk trådløst ladesystem inneholder mellom 8 og 36 individuelle magnetsegmenter i hver komponent (lader og enhet), arrangert i et ringmønster med vekslende poler. Det nøyaktige antallet avhenger av ringdiameteren, ønsket holdekraft og produksjonskostnadsmål. Flere segmenter gir generelt en jevnere sentreringskraftprofil og mer repeterbar snapadferd, men øker også produksjonskompleksiteten. Premium-implementeringer bruker ofte 16 eller flere segmenter med nøyaktig avstemte polmønster mellom laderen og enhetsringene.
Q5: Vil en trådløs lademagnet avmagnetisere over tid?
NdFeB-magneter som brukes i trådløse ladesystemer mister mindre enn 1 % av magnetiseringen per tiår under normale driftsforhold. Avmagnetisering er bare et praktisk problem hvis magnetene utsettes for temperaturer som overskrider den nominelle grensen (vanligvis 80–150 °C avhengig av karakter) eller for et sterkt motsatt magnetfelt. Ingen av disse forholdene oppstår ved normal bruk av trådløs lading. Ladespolens vekselmagnetiske felt ved 100–400 kHz opererer med feltstyrker som er altfor lave til å påvirke DC-forspenningen til permanentmagnetene. Effektivt er den trådløse lademagneten en livstidskomponent.
Q6: Kan en trådløs lademagnet forstyrre andre trådløse signaler (Wi-Fi, Bluetooth, NFC)?
Permanente magneter forstyrrer ikke Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) eller NFC (13,56 MHz)-signaler fordi disse er elektromagnetisk bølgebasert kommunikasjon upåvirket av statiske magnetiske felt. Det vekslende magnetfeltet til ladespolen (100–400 kHz) er også for lav i frekvens til å forstyrre noen av disse båndene. Det kan være mindre NFC-reduksjoner hvis enhetens NFC-antenne overlapper geometrisk med magnetringen, men riktig utformede magnetiske trådløse ladeimplementeringer dirigerer NFC-antennen utenfor magnetringen for å unngå denne konflikten.
Konklusjon: Den trådløse lademagneten er grunnlaget for pålitelig hurtiglading
Den trådløse lademagneten er en liten, men teknisk presis komponent som avgjør om rask trådløs lading faktisk fungerer som annonsert i daglig bruk. Uten pålitelig magnetisk justering degraderes induktiv kraftoverføring uforutsigbart – mister hastighet, genererer overflødig varme og klarer ikke å opprettholde høyeffektprofilene som moderne enheter støtter. Med et godt konstruert magnetarray som bruker sintrede N52 NdFeB-segmenter, et ferritt-skjermingslag og tilstrekkelig holdekraft, gir magnetisk trådløs lading konsekvent 15 W ytelse, bred tilbehørskompatibilitet og monteringsfleksibilitet.
Ettersom det globale markedet for trådløs lading nærmer seg 40 milliarder USD ved slutten av tiåret, vil magnetisk justering bli en grunnlinjeforventning snarere enn en premiumfunksjon. Å forstå hvordan den trådløse lademagneten fungerer – fra dens alternerende polarray til ferrittskjoldet til dens interaksjon med kredittkort – utstyrer forbrukere og ingeniører til å ta informerte produktbeslutninger og unngå de vanlige fallgruvene med feiljusterte, lavverdige eller usertifiserte implementeringer.
