Hvordan produseres en sintret NdFeB-magnet trinn for trinn?

Sintret NdFeB-magnet produkter er anerkjent for sin eksepsjonelle magnetiske styrke og er essensielle komponenter i bransjer som elektriske kjøretøy, vindkraft, forbrukerelektronikk, medisinsk utstyr og industriell automasjon. Produksjonsprosessen bak disse høyytelsesmagnetene er kompleks, presis og svært kontrollert, og involverer flere stadier fra forberedelse av råmateriale til endelig overflatebehandling.

De følgende delene forklarer hvert trinn i produksjonsprosessen i detalj, og fremhever nøkkelteknologier, kvalitetskontrollpunkter og sammenligninger med andre magnettyper.

Klikk for å besøke våre produkter: Sintret NdFeB-magnet

Trinn 1: Valg og klargjøring av råvarer

Grunnlaget for en sintret NdFeB-magnet ligger i råvarene. Hovedelementene inkluderer:

• Neodym (Nd) – Gir høy magnetisk styrke
• Jern (Fe) – Danner den magnetiske hovedmatrisen
• Bor (B) – Forbedrer tvangsevne og strukturell stabilitet

Ytterligere elementer som dysprosium (Dy) eller terbium (Tb) kan introduseres for å forbedre ytelsen ved høye temperaturer. Råvarer må oppfylle strenge renhetsstandarder for å sikre stabile magnetiske egenskaper og langsiktig pålitelighet.

Trinn 2: Legeringssmelting og båndstøping

Vakuuminduksjonssmelting

De utvalgte metallene smeltes sammen i en vakuuminduksjonsovn. Dette oksygenfrie miljøet forhindrer oksidasjon og sikrer jevn legeringssammensetning. Nøyaktig temperaturkontroll er kritisk på dette stadiet.

Strip-støpeteknologi

Den smeltede legeringen avkjøles raskt ved hjelp av båndstøping, og danner tynne flak eller strimler. Denne raske størkningen skaper en finkornet mikrostruktur, som er avgjørende for å oppnå høy magnetisk ytelse i den endelige sintrede NdFeB-magneten.

Trinn 3: Hydrogendekrepitering (HD)

Hydrogenavfall er en unik prosess i produksjon av NdFeB-magneter. Legeringsstrimlene absorberer hydrogengass, og får dem til å sprekke til grovt pulver.

Fordelene med hydrogendekrepitering inkluderer:

• Redusert mekanisk stress under sliping
• Forbedret pulverenhet
• Forbedret magnetisk innrettingspotensial

Trinn 4: Jetmaling til fint pulver

Det grove pulveret raffineres videre ved hjelp av jet-fresing, og produserer ultrafine partikler som typisk varierer fra 3 til 5 mikron. Partikkelstørrelseskontroll er viktig, siden det direkte påvirker tvang og remanens.

På dette stadiet er pulveret ekstremt reaktivt og må håndteres i en kontrollert atmosfære for å unngå oksidasjon.

Trinn 5: Magnetisk feltjustering og pressing

Magnetisk orientering

For å oppnå maksimal magnetisk ytelse, er det fine pulveret justert under et sterkt eksternt magnetfelt. Denne prosessen orienterer krystallkornene langs en foretrukket retning, og skaper anisotrope egenskaper.

Komprimeringsmetoder

• Die pressing – Egnet for enkle former og høyvolumproduksjon
• Isostatisk pressing – Ideell for komplekse geometrier og jevn tetthet

Resultatet er en komprimert "grønn kropp" med tilstrekkelig styrke for håndtering før sintring.

Trinn 6: Høytemperatursintring

Sintring er kjernetrinnet som forvandler det komprimerte pulveret til en tett, solid magnet. Grønnlegemene varmes opp i en vakuum- eller inertgassovn ved temperaturer mellom 1050°C og 1100°C.

Under sintring:

• Pulverpartikler smelter sammen
• Tettheten når over 98 % av teoretisk verdi
• Magnetiske domener blir mer stabile

Dette trinnet bestemmer i stor grad den endelige mekaniske styrken og magnetiske ytelsen til den sintrede NdFeB-magneten.

Trinn 7: Varmebehandling og aldring

Etter sintring påføres kontrollert varmebehandling for å optimalisere mikrostrukturen. Denne prosessen forbedrer koercivitet og termisk stabilitet ved å justere korngrensefaser.

Varmebehandlingsparametere varierer avhengig av brukskrav, spesielt for magneter som brukes i høytemperaturmiljøer som elektriske motorer.

Trinn 8: Presisjonsbearbeiding og forming

Sintrede NdFeB-magnetmaterialer er ekstremt harde og sprø, noe som gjør konvensjonell maskinering vanskelig. Diamantverktøy og CNC-sliping brukes ofte for å oppnå presise dimensjoner og stramme toleranser.

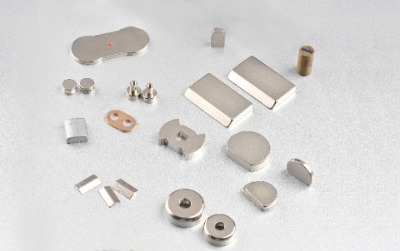

Typiske former inkluderer:

• Blokker
• Ringer
• Buer
• Egendefinerte geometrier

Trinn 9: Overflatebelegg og korrosjonsbeskyttelse

NdFeB-magneter er utsatt for korrosjon på grunn av innholdet av sjeldne jordarter. Overflatebelegg er avgjørende for å forlenge levetiden.

Vanlige malingsalternativer

• Nikkel-Kobber-Nikkel (NiCuNi) – Utmerket totalbeskyttelse
• Epoksy – Egnet for fuktige miljøer
• Sink – Kostnadseffektiv løsning
• Parylene – Høy kjemikaliebestandighet

Valg av belegg avhenger av driftsforhold og påføringskrav.

Trinn 10: Magnetisering og sluttinspeksjon

Når den er belagt, magnetiseres magneten ved hjelp av et kraftig impulsmagnetfelt. Spesialiserte armaturer sikrer riktig magnetiseringsretning.

Kvalitetskontroll inkluderer:

• Testing av magnetiske egenskaper
• Dimensjonsnøyaktighetskontroller
• Måling av overflatebeleggtykkelse
• Evaluering av korrosjonsbestandighet

Sammenligning: Sintret NdFeB-magnet vs andre magnettyper

Sintret NdFeB-magnet vs ferrittmagnet

• Mye høyere magnetisk energitetthet
• Mindre størrelse for samme ytelse
• Høyere kostnader og mer kompleks produksjon

Sintret NdFeB Magnet vs Bonded NdFeB Magnet

• Sterkere magnetisk ytelse
• Bedre termisk stabilitet
• Lavere formfleksibilitet sammenlignet med bundne magneter

Applikasjoner som drar nytte av Sintered NdFeB Magnet Manufacturing

Den avanserte produksjonsprosessen muliggjør konsistent ytelse på tvers av ulike bransjer:

• Trekkmotorer for elektriske kjøretøy
• Vindturbingeneratorer
• Industrielle servomotorer
• Medisinsk bildebehandlingsutstyr
• Eksklusiv forbrukerelektronikk

Ofte stilte spørsmål (FAQ)

Hvorfor er en sintret NdFeB-magnet sterkere enn andre magneter?

Sintringsprosessen skaper en tett mikrostruktur med justerte korn, og maksimerer magnetisk energiprodukt og tvangsevne.

Kan Sintered NdFeB Magnet-produkter fungere ved høye temperaturer?

Standardkvaliteter fungerer opp til 80–120°C, mens høykoercitivitetskvaliteter med tunge sjeldne jordartsmetaller tåler temperaturer over 200°C.

Er korrosjonsbeskyttelse obligatorisk?

Ja, overflatebelegg er avgjørende for å forhindre oksidasjon og sikre langsiktig pålitelighet i de fleste miljøer.

Er egendefinerte former mulig?

Presisjonsmaskinering gir mulighet for tilpassede former, selv om komplekse design kan øke produksjonskostnadene.

Hvilke faktorer påvirker produksjonskostnadene?

Råvarepriser, magnetkvalitet, beleggstype, dimensjonstoleranser og ordrevolum påvirker alle den endelige kostnaden.

Fremtidige trender innen produksjon av sintrede NdFeB-magneter

Pågående forskning fokuserer på å redusere tung bruk av sjeldne jordarter, forbedre resirkuleringsteknologier og forbedre energieffektiviteten under produksjon. Disse innovasjonene tar sikte på å gjøre den sintrede NdFeB-magneten mer bærekraftig og samtidig opprettholde sin overlegne ytelse.

Med kontinuerlige fremskritt innen materialvitenskap og prosesskontroll, vil sintrede NdFeB-magneter forbli en kritisk komponent i neste generasjons energi- og bevegelsesteknologier.
