Kraftigste magnettype: Den komplette guiden til sintrede NdFeB-magneter

Når ingeniører, produsenter og forskere trenger den absolutt sterkeste magnetiske kraften i minst mulig fotavtrykk, hever ett materiale seg konsekvent over alle andre: Sintret NdFeB-magnet . Forkortelse for Neodymium Iron Boron, denne bemerkelsesverdige sjeldne jordartsmagneten har forvandlet industri fra elektriske kjøretøy til medisinsk utstyr siden den ble oppfunnet på begynnelsen av 1980-tallet. Forstå hvorfor Sintrede neodymmagneter holde denne kronen – og hvordan velge riktig karakter for applikasjonen din – er viktig kunnskap for enhver moderne ingeniør- eller innkjøpsekspert.

Klikk for å besøke våre produkter: Sintret NdFeB-magnet

Hva gjør en magnet til "den mektigste"?

Magnetisk styrke er ikke en enkelt måling - det er en kombinasjon av flere nøkkelegenskaper som sammen bestemmer hvor nyttig en magnet er i virkelige applikasjoner. For å forstå hvorfor Sintrede NdFeB permanente magneter dominerer markedet, hjelper det å først forstå beregningene som brukes til å evaluere alle magneter.

Nøkkelverdier for magnetisk ytelse

• Remanens (Br): Den magnetiske flukstettheten som gjenstår etter at magnetiseringsfeltet er fjernet. Høyere Br betyr en sterkere magnet i hvile.
• Tvangsevne (Hcj): Magnetens motstand mot avmagnetisering. Høyere koercivitet betyr at magneten holder sin styrke under varme eller motstående felt.
• Maksimalt energiprodukt (BHmax): Uttrykt i MGOe (Mega Gauss Oersteds) eller kJ/m³, er dette det mest siterte tallet for total magnetstyrke. Sintret NdFeB-magnets oppnå BHmax-verdier på 26–54 MGOe, som langt overgår alle andre kommersielle magnettyper.
• Driftstemperaturområde: Den maksimale temperaturen som en magnet opprettholder sine egenskaper uten irreversibelt tap.

Sintret NdFeB vs. andre magnettyper: En fullstendig sammenligning

Ikke alle magneter er skapt like. Tabellen nedenfor sammenligner de vanligste permanentmagnetmaterialene på markedet, og illustrerer hvorfor Sintrede neodym-jernbormagneter er allment anerkjent som den kraftigste typen tilgjengelig.

Dataene er entydige: Sintrede NdFeB permanente magneter tilbyr energitettheter opptil 10 ganger større enn ferrittmagneter og overgår SmCo betydelig til en lavere materialkostnad, noe som gjør dem til standardvalget for høyytelsesapplikasjoner over hele verden.

Hvordan sintrede NdFeB-magneter lages

Begrepet "sintret" refererer til produksjonsprosessen som gir disse magnetene deres eksepsjonelle tetthet og styrke. Å forstå produksjonsmetoden hjelper til med å forklare både mulighetene og begrensningene til Sintrede neodymmagneter .

Sintringsprosessen trinn for trinn

1. Råvareforberedelse: Høyrent neodym, jern og bor er legert sammen med valgfrie tilsetningsstoffer som dysprosium (Dy) eller terbium (Tb) for å forbedre høytemperatur-koercivitet.
2. Strip støping og hydrogendekrepitering: Legeringen støpes i tynne strimler og utsettes deretter for hydrogengass, noe som får den til å fraktes til fint pulver ved korngrensene.
3. Jetfresing: Pulveret reduseres ytterligere til en partikkelstørrelse på 3–5 mikron ved hjelp av høytrykksstrålefresing i en inert atmosfære for å forhindre oksidasjon.
4. Magnetisk justering og pressing: Det fine pulveret presses i et sterkt magnetfelt, og justerer de krystallinske kornene i en enkelt retning for å maksimere anisotropi og dermed magnetisk styrke.
5. Sintring og varmebehandling: Compacts sintres ved omtrent 1000–1100 °C i en vakuumovn, smelter sammen kornene og oppnår nesten teoretisk tetthet. Påfølgende aldringsvarmebehandlinger optimerer mikrostrukturen.
6. Maskinering og overflatebelegg: Fordi Sintret NdFeB-magnets er sprø og utsatt for korrosjon, de er presisjonsmaskinert til endelige dimensjoner og deretter belagt (nikkel, sink, epoksy eller andre overflater).
7. Magnetisering: De ferdige delene magnetiseres i et kraftig pulserende magnetfelt i ønsket retning.

Sintret NdFeB-magnet Grades Explained

Sintret NdFeB-magnets er klassifisert etter karakter, som indikerer deres maksimale energiprodukt og temperaturytelse. Navnekonvensjonen følger et standardformat: et tall som representerer BHmax, etterfulgt av bokstavsuffikser som indikerer koercivitet og temperaturvurdering.

Standard karakterreferansetabell

Bokstavens suffikser - M (Middels), H (Høy), SH (Super Høy), UH (Ultra Høy), EH (Ekstrem Høy) — angi stadig høyere koercivitet og maksimal driftstemperatur, vanligvis oppnådd ved å inkorporere tyngre sjeldne jordarters elementer som dysprosium. Å velge riktig Sintret NdFeB-magnet klasse krever balansering av magnetisk ytelse mot termisk stabilitet og kostnad.

Hovedapplikasjoner for sintrede NdFeB-magneter

Sintrede neodym-jernbormagneter er innebygd i praktisk talt alle sektorer av den moderne økonomien. Deres uovertrufne kraft-til-størrelse-forhold muliggjør teknologier som ville være umulige med svakere magnettyper.

Elektriske kjøretøy (EV) og hybridbiler

Trekkmotorene til de fleste elektriske batterikjøretøyer er avhengige av Høykvalitets sintrede NdFeB-magneter , vanligvis i SH- eller UH-klasseområdet. En enkelt EV-motor kan inneholde 1–3 kg sintrede neodymmagneter. Den høye dreiemomenttettheten de gir er grunnleggende for kompakt, effektiv motordesign. Etter hvert som global bruk av elbiler øker, vil etterspørselen etter Sintrede NdFeB permanente magneter forventes å vokse dramatisk gjennom 2030-tallet.

Vindkraftgeneratorer

Direktedrevne vindturbiner, som eliminerer girkassen for forbedret pålitelighet og effektivitet, bruker store mengder Sintret NdFeB-magnets i deres permanentmagnetgeneratorer. Offshore vindinstallasjoner, spesielt favoriserer permanente magnetgeneratorer Sintrede neodymmagneter fordi de reduserer vedlikeholdskravene i vanskelig tilgjengelige marine miljøer.

Medisinsk utstyr og MR-systemer

Magnetic Resonance Imaging (MRI) maskiner, høreapparater, medikamentleveringssystemer og kirurgiske robotkomponenter utnytter alle den overlegne feltstyrken til Sintret NdFeB-magnets . I høreapparater og cochleaimplantater, miniatyrisert Sintrede neodymmagneter levere pålitelig ytelse i en ekstremt kompakt formfaktor.

Forbrukerelektronikk

Harddisker (HDDer), vibrasjonsmotorer for smarttelefoner, høyttalere, øretelefoner og kameraets autofokusmekanismer inneholder alle Sintret NdFeB-magnets . Presset for tynnere, lettere enheter gjør den høye energitettheten til Sintrede neodym-jernbormagneter uunnværlig i denne sektoren.

Industriell automasjon og robotikk

Servomotorer, lineære aktuatorer, magnetiske koblinger og løftesystemer i fabrikker og varehus er avhengig av den forutsigbare, kraftige ytelsen til Sintrede NdFeB permanente magneter . Ettersom Industry 4.0 og robotautomatisering utvides globalt, øker også rollen til disse magnetene i presisjonsbevegelseskontroll.

Overflatebelegg for sintrede NdFeB-magneter

En av de primære begrensningene til Sintret NdFeB-magnets er deres mottakelighet for korrosjon. Den neodymrike korngrensefasen oksiderer raskt i fuktige eller saltholdige miljøer. Beskyttende belegg er derfor avgjørende for de fleste bruksområder.

Sintret NdFeB vs. Bonded NdFeB: Hvilken bør du velge?

Begge deler Sintret NdFeB-magnets og bundne NdFeB-magneter bruker det samme kjernematerialet, men de skiller seg betydelig ut i produksjon, ytelse og egnethet for forskjellige bruksområder.

• Magnetisk styrke: Sintret NdFeB-magnets er 3–5 ganger sterkere enn bundne NdFeB-magneter av samme størrelse. Sintring oppnår nesten full teoretisk tetthet, mens binding introduserer et bindemiddel som fortynner magnetisk ytelse.
• Formkompleksitet: Bonded NdFeB kan støpes til komplekse geometrier (tynne ringer, flerpolede mønstre) som er vanskelige eller umulige å oppnå gjennom sintring og maskinering.
• Dimensjonstoleranse: Bondede magneter gir strammere toleranser som støpt; Sintrede neodymmagneter krever ettersintringsbearbeiding for å oppnå presisjon.
• Korrosjonsbestandighet: Bonded NdFeB er litt mer motstandsdyktig på grunn av polymerbindemidlet som innkapsler det magnetiske pulveret, men ingen av typene er iboende korrosjonssikker.
• Best for høy ytelse: Når maksimal magnetisk kraft er prioritet, Sintrede NdFeB permanente magneter er det klare valget.

Håndtering, lagring og sikkerhetshensyn

Sintret NdFeB-magnets , spesielt større kvaliteter, krever forsiktig håndtering. Deres ekstreme tiltrekningskraft kan utgjøre alvorlige risikoer hvis de håndteres feil.

• Klemfare: To store Sintrede neodymmagneter knepping sammen kan knekke bein eller fange hud. Bruk alltid skillebrett og vernehansker.
• Skjørhet: Til tross for deres magnetiske seighet, Sintret NdFeB-magnets er mekanisk sprø og vil flise eller knuse hvis de får lov til å kollidere i fart.
• Pacemakerinterferens: Hold deg sterk Sintrede neodym-jernbormagneter unna personer med pacemakere eller annet implantert medisinsk utstyr.
• Elektronisk utstyr: Lagre og transportere Sintret NdFeB-magnets langt unna kredittkort, harddisker og sensitiv elektronisk instrumentering.
• Temperatur: Ikke utsett Sintret NdFeB-magnets til temperaturer over det nominelle maksimum. Overskridelse av Curie-temperaturen forårsaker irreversibel demagnetisering.

Globalt marked og forsyningskjede for sintrede NdFeB-magneter

Kina dominerer for tiden den globale produksjonen av Sintrede NdFeB permanente magneter , som står for over 85 % av verdensproduksjonen, på grunn av sine enorme mineralreserver av sjeldne jordarter og etablert prosesseringsinfrastruktur. Denne konsentrasjonen av forsyning har drevet strategiske bekymringer i vestlige myndigheter, og ført til investeringer i alternative forsyningskjeder av sjeldne jordarter i Australia, USA og Europa.

Viktige markedsdrivere inkluderer:

• EV-adopsjon: Hvert elektrisk kjøretøy bruker betydelig mer Sintret NdFeB-magnet materiale enn konvensjonelle kjøretøy.
• Utvidelse av fornybar energi: Vindturbininstallasjoner over hele verden er et voksende sluttmarked.
• Vekst innen forbrukerelektronikk: Miniatyriseringstrender fortsetter å kreve høyeffektive magnetiske materialer.
• Tilførselsbegrensninger for dysprosium: Høy temperatur karakterer av Sintret NdFeB-magnets krever dysprosium, et langt sjeldnere element av sjeldne jordarter, som skaper pris- og tilbudsvolatilitet for førsteklasses kvaliteter.

Ofte stilte spørsmål om sintrede NdFeB-magneter

Q1: Er sintrede NdFeB-magneter de sterkeste magnetene i verden?

Blant kommersielt tilgjengelige permanente magneter, ja. Sintret NdFeB-magnets oppnå det høyeste energiproduktet (BHmax) av ethvert kjent permanent magnetmateriale, med toppkvalitets N52 som når over 52 MGOe. Elektromagneter og superledende magneter som brukes i forskning kan generere langt sterkere felt, men de er ikke permanente og krever kontinuerlig strømtilførsel.

Q2: Hva er den maksimale driftstemperaturen for sintrede NdFeB-magneter?

Dette avhenger sterkt av karakteren. Standard N-grad Sintret NdFeB-magnets er vurdert til 80°C. Med tilsetning av dysprosium eller terbium blir karakterer som UH og EH vurdert til henholdsvis 180°C og 200°C. Curie-temperaturen - punktet for fullstendig avmagnetisering - er omtrent 310–340 °C for de fleste Sintrede neodym-jernbormagneter .

Q3: Mister sintrede NdFeB-magneter sin magnetisme over tid?

Under normale driftsforhold innenfor deres nominelle temperaturområde, Sintrede NdFeB permanente magneter miste mindre enn 1 % av fluksen sin over 100 år. Demagnetisering er først og fremst forårsaket av varme, motstående magnetiske felt som overskrider koercivitetsterskelen, eller mekanisk sjokk - ikke tid alene.

Q4: Kan sintrede NdFeB-magneter kuttes eller bores?

Sintret NdFeB-magnets kan bearbeides ved hjelp av diamanttuppet verktøy og slipeskiver, men de er sprø og krever forsiktig, sakte skjæring med kjølevæske. Standard bore- eller skjæreverktøy vil skade både verktøyet og magneten. Det anbefales på det sterkeste å spesifisere sluttdimensjoner til produsenten i stedet for å forsøke å bearbeide i felten. Maskinering genererer også fint neodympulver, som er brannfarlig og krever passende forholdsregler.

Q5: Hvilke former er tilgjengelige for sintrede NdFeB-magneter?

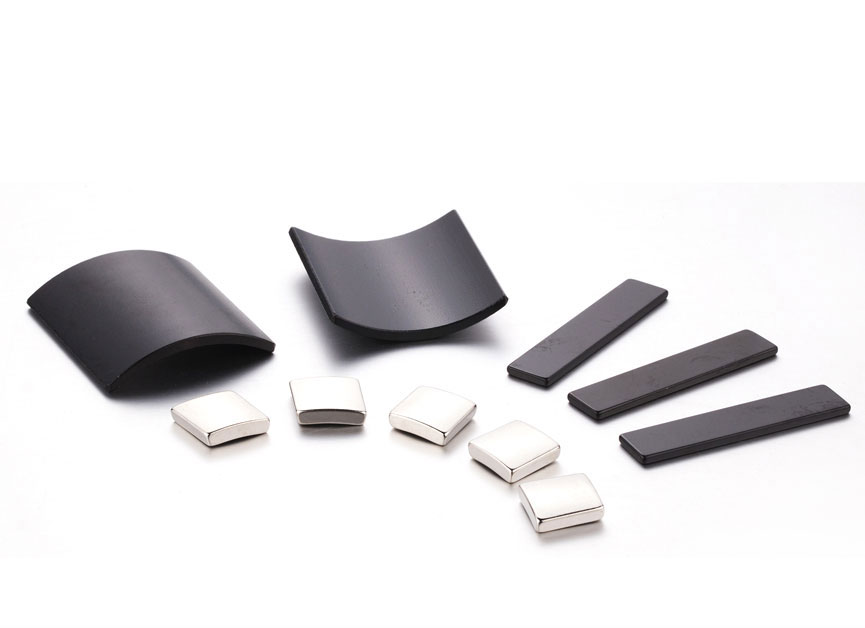

Sintret NdFeB-magnets kan produseres i en rekke standardformer, inkludert blokker/rektangler, skiver, ringer, buer/segmenter og sylindre. Tilpassede former er mulig gjennom presisjonsbearbeiding. Buesegmenter er mye brukt i motorrotorer, mens skive- og blokkgeometrier er mest vanlige for holde-, sensor- og generelle applikasjoner.

Spørsmål 6: Hvordan velger jeg riktig kvalitet av sintret NdFeB-magnet?

Karaktervalg for Sintrede NdFeB permanente magneter involverer tre hovedfaktorer: (1) den nødvendige magnetiske feltstyrken eller trekkkraften for applikasjonen din, (2) den maksimale driftstemperaturen magneten vil møte under bruk, og (3) budsjettet ditt, siden høyere ytelseskarakterer og de som inneholder dysprosium gir en betydelig prispremie. For lavtemperaturapplikasjoner som krever maksimal styrke, er N52 det beste valget. For bil- eller industriapplikasjoner som involverer varme, er SH-, UH- eller EH-kvaliteter mer passende.

Q7: Er sintrede NdFeB-magneter RoHS-kompatible?

Grunnlegeringen av Sintret NdFeB-magnets (Nd, Fe, B og vanlige tilsetningsstoffer) inneholder ikke i seg selv stoffer som er begrenset av RoHS. Imidlertid kan visse overflatebeleggingsprosesser involvere begrensede stoffer. Fornikling kan for eksempel være RoHS-kompatibel med riktig prosesskontroll. Bekreft alltid RoHS-samsvarsdokumentasjon med din spesifikke leverandør ved innkjøp Sintrede neodymmagneter for forbrukerelektronikk eller EU-markedsprodukter.

Konklusjon: Hvorfor sintrede NdFeB-magneter forblir industristandarden

Tiår etter deres kommersielle introduksjon, Sintret NdFeB-magnets forbli den ubestridte målestokken for permanent magnetytelse. Ingen andre kommersielt levedyktige materialer er i nærheten av å matche kombinasjonen av energitetthet, tvangsevne og relativt rimelige kostnader. Fra motorene som driver globale elbilflåter til miniatyraktuatorene inne i medisinsk utstyr, Sintrede neodym-jernbormagneter stille kraft til den moderne verden.

Å velge riktig kvalitet – enten det er standard N-serie for romtemperaturapplikasjoner eller høykoercivitet UH- og EH-kvaliteter for krevende termiske miljøer – er nøkkelbeslutningen for ingeniører og innkjøpsteam. Med riktig karakter, belegg og dimensjonsspesifikasjoner, Sintrede NdFeB permanente magneter leverer tiår med pålitelig, vedlikeholdsfri ytelse.

Når verden akselererer overgangen til ren energi og elektrifisert transport, er viktigheten av Sintret NdFeB-magnets i den globale forsyningskjeden vil bare vokse. Å forstå denne teknologien i dag er en viktig forberedelse for morgendagens ingeniør- og innkjøpsutfordringer.
