Ringsintrede NdFeB-magneter: En omfattende praktisk veiledning

1. Definisjonsanalyse: Kjernedefinisjon fra komposisjon til ytelse

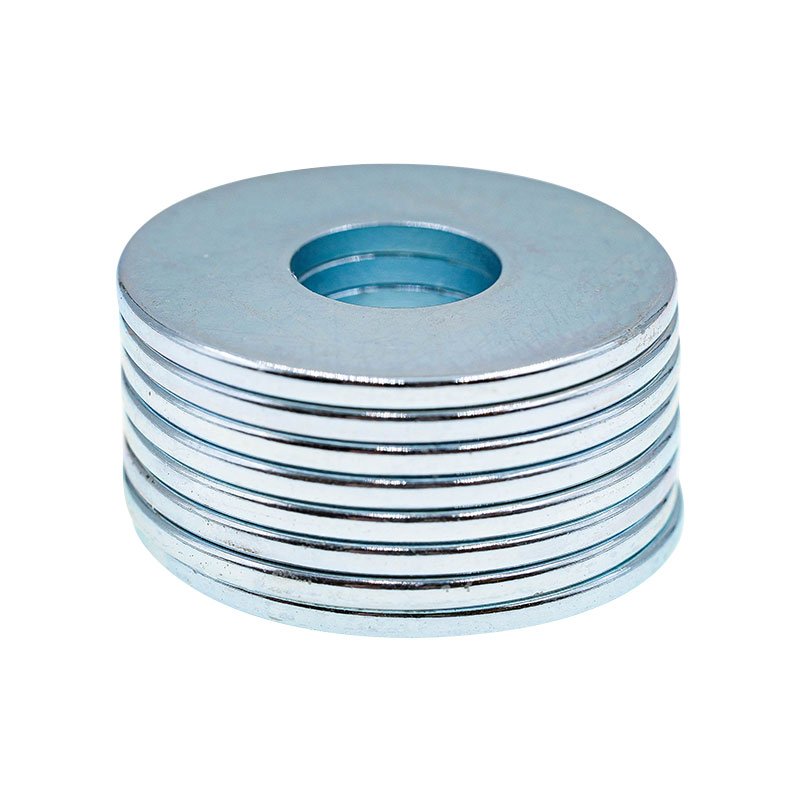

Ringsintret NdFeB magneter er ringformede permanentmagneter sammensatt av neodym (Nd), jern (Fe) og bor (B) som kjernekomponenter, supplert med sjeldne jordartselementer som dysprosium (Dy), terbium (Tb) og niob (Nb) for å optimalisere ytelsen, og produsert gjennom "pulvermetallurgisk sintringsprosess". Deres kjerneegenskaper kan defineres fra tre aspekter:

1.1 Sammensetning og funksjoner

Hovedkomponentenes rolle: Neodym (25%-35%) bestemmer den øvre grensen for energiproduktet; hvis neodyminnholdet er mindre enn 25 %, vil energiproduktet reduseres med 10 %-15 %. Jern (60–70 %) danner den magnetiske matrisen; for hver 0,1 % reduksjon i jernrenhet, kan den magnetiske permeabiliteten falle med 2 %. Bor (1%-2%) danner Nd₂Fe₁₄B-forbindelsen – kjernekrystallstrukturen som genererer sterk magnetisme. Utilstrekkelig borinnhold (mindre enn 1%) vil føre til ufullstendig krystallstruktur og betydelig dempning av magnetisk ytelse.

Regulatoriske funksjoner til hjelpematerialer: For hver 1 % økning i dysprosium (Dy) innhold, kan den maksimale driftstemperaturen økes med 8-10°C, men energiproduktet vil reduseres med 3%-5%, noe som krever en balanse mellom temperaturmotstand og magnetisme. Niobium (Nb)-innholdet er kontrollert til 0,5% -1%, noe som kan foredle kornstørrelsen fra 50μm til under 30μm, øke bøyestyrken til magneten med 20% -30% og redusere prosesseringsbruddhastigheten.

1.2 Strukturelle fordeler og tilpasningsevne

Sammenlignet med kvadratiske, sylindriske og andre former, er kjernefordelene med den ringformede strukturen:

Ensartet magnetfeltfordeling: Den ringformede lukkede strukturen kan kontrollere den magnetiske flukslekkasjeraten under 15 %, mens flukslekkasjeraten for kvadratiske magneter av samme størrelse er omtrent 25–30 %. Når radielt magnetisert, er magnetfeltens enhetlighetsfeil i det indre hullet i ringen ≤3 %, noe som gjør den egnet for komponenter som krever "omgivende magnetiske felt" som motorrotorer og sensorspoler, noe som kan redusere magnetfeltfluktuasjonsstøy under drift av utstyret.

Enkel installasjon: Det sentrale gjennomgående hullet kan festes direkte med bolter eller akselhylser uten ekstra braketter. I UAV-motorer (med et vektkrav på ≤50g), kan det spare mer enn 30 % av installasjonsplassen. Samtidig bærer den ringformede strukturen kraften mer jevnt, og motstanden mot sentrifugalkraft er 40 % sterkere enn for sylindriske magneter i høyhastighetsrotasjonsscenarier (som 10 000 rpm-motorer).

1.3 Kjerneytelsesindikatorer (IEC 60404-8-1 standard)

Ytelsesindikator	Definisjon	Typisk rekkevidde	Berørte scenarier	Eksempel på avvikspåvirkning
Energiprodukt (BH)maks	Kjerneindikator for måling av magnetfeltstyrke	28-52 MGOe	Motormoment, sensorfølsomhet	Ved reduksjon fra 45MGOe til 40MGOe, synker motormomentet med 12 %
Tvangsevne (HcB)	Evne til å motstå demagnetisering	≥800-2000 kA/m	Ytelsesstabilitet i miljøer med høy temperatur	Hvis HcB er mindre enn 1000kA/m, overskrider avmagnetiseringshastigheten 15 % ved 120°C
Remanens (Br)	Restmagnetisk induksjon etter magnetisering	1,15-1,45 T	Utstyrs utgangseffekt, magnetfeltdekning	En 0,1T reduksjon i Br forkorter sensordeteksjonsavstanden med 20 %
Maksimal driftstemperatur	Maksimal temperatur uten irreversibel avmagnetisering	80-200°C (gradert som N/M/H/SH/UH/EH)	Miljøtilpasning, utstyrets levetid	Overskridelse av temperaturen med 10°C øker den årlige avmagnetiseringshastigheten med 5%-8%
Magnetisk permeabilitet (μ)	Indikator for magnetisk feltledningskapasitet	1,05-1,15 μ₀ (vakuumpermeabilitet)	Magnetisk feltresponshastighet	En reduksjon på 0,05 μ øker sensorresponsforsinkelsen med 10 ms

2. Kjernefordeler: Hvorfor de er førstevalget i flere bransjer

Blant permanente magnetiske materialer som ferritt og samarium-kobolt, står ringsintrede NdFeB-magneter for mer enn 30 % av markedsandelen, takket være fire uerstattelige fordeler:

2.1 Ledende energiprodukt: Sterkt magnetfelt i liten størrelse

Med en ny drivmotor for kjøretøy med energi (som krever dreiemoment ≥300N·m) som eksempel, trenger en ferrittmagnet en diameter på 300 mm og en tykkelse på 50 mm for å møte etterspørselen, som veier omtrent 3,5 kg. Derimot kan en ringmagnet av N45-kvalitet (energiprodukt 43-46MGOe) med en diameter på 200 mm og en tykkelse på 35 mm oppfylle standarden, og veie bare 1,2 kg. Dette reduserer volumet med 40 % og vekten med 35 %, og reduserer motorbelastningen direkte og øker kjøretøyets rekkevidde med 15 %-20 % (beregnet basert på 15 kWh strømforbruk per 100 km; hver 10 kg vektreduksjon øker rekkevidden med 2-3 km).

2.2 Tilpassbar temperaturstabilitet

Ved å justere andelen av sjeldne jordartselementer kan temperaturkravene til flere scenarier oppfylles. De spesifikke parametrene og tilpasningsdetaljene for forskjellige karakterer er som følger:

Standardkvaliteter (N/M): Klasse N har en maksimal driftstemperatur på 80°C, og klasse M på 100°C. De er egnet for trådløse ladere (driftstemperatur 40-60°C) og små husholdningsapparater (som viftemotorer, temperatur ≤70°C). Disse scenariene har krav til lav temperaturmotstand, og å velge standardkvaliteter kan redusere kostnadene med 20–30 %.

Høytemperaturgrader (H/SH/UH): Grad H har en maksimal driftstemperatur på 120°C, klasse SH på 150°C og klasse UH på 180°C. Grade SH har en avmagnetiseringshastighet på ≤3 % når den er i kontinuerlig drift ved 150 °C i 1000 timer, noe som gjør den egnet for motorrom i biler (temperatur 120–140 °C) og industrielle ovnssensorer (temperatur 150–160 °C). Grade UH kan oppfylle de langsiktige brukskravene til fotovoltaiske invertermotorer (høytemperaturmiljø 160-170°C).

Klikk for å besøke våre produkter: Ringsintret NdFeB

Ultra-High-Temperature Grade (EH): Med en maksimal driftstemperatur på 200 °C og en avmagnetiseringshastighet på ≤5 % ved 200 °C, brukes den i spesialutstyr for romfart (som for eksempel satellittstillingskontrollmotorer). Dette scenariet har ekstremt høye krav til ytelsesstabilitet. Selv om prisen på Grade EH-magneter er 80%-100% høyere enn Grade SH, kan den forhindre utstyrssvikt i ekstreme miljøer.

2.3 Fleksibel tilpasningsevne for magnetiseringsretninger

I henhold til applikasjonsscenarier kan flere magnetiseringsretninger utformes for å møte forskjellige magnetfeltkrav. De spesifikke tilpasningsdetaljene er som følger:

Aksial magnetisering: Det magnetiske feltet er parallelt med den ringformede aksen, og den aksiale magnetiske feltstyrken kan nå 80% av overflatemagnetfeltet. Den er egnet for hodetelefonhøyttalere (som krever aksiale magnetiske felt for å drive membraner) og små likestrømsmotorer (som leketøysmotorer med effekt ≤10W). Dette scenariet har høye krav til konsistensen av magnetfeltretningen, og avviket til aksial magnetisering må kontrolleres innenfor ±5°.

Radial magnetisering: Det magnetiske feltet er langs den radielle retningen til ringen, og magnetfeltets jevnhetsfeil i det indre hullet i ringen er ≤3%. Det er kjernevalget for drivmotorer for nye energikjøretøyer (som krever radiale magnetiske felt for å drive rotorrotasjon) og vindturbinrotorer (med en diameter på 1-2m, som krever jevne radiale magnetiske felt). Den magnetiske energiutnyttelsesgraden for radiell magnetisering er 15% -20% høyere enn for aksial magnetisering.

Multi-Pole Magnetization: 8-32 poler er dannet på overflaten; jo flere poler, jo mindre svingninger i magnetfeltet. En ringmagnet med 24-polet magnetisering har en magnetisk feltfluktuasjonsfeil på ≤1 %. Den brukes i servomotorer med høy presisjon (som CNC-maskinverktøysservomotorer med posisjoneringsnøyaktighet ±0,001 mm), som kan forbedre stabiliteten til motorhastigheten og redusere hastighetsfluktuasjonen fra ±5rpm til ±1rpm.

2.4 Betydelig kostnadseffektivitetsfordel

Følgende tabell sammenligner ytelsen og kostnadene til forskjellige permanentmagnetiske materialer:

Type permanent magnetisk materiale	Energiproduktutvalg (MGOe)	Maksimal driftstemperatur (°C)	Pris (RMB/kg)	Egnede scenarier	Kostnadsfordel (vs. Samarium-kobolt)
Sintret NdFeB (N45)	43-46	80	300-400	Forbrukerelektronikk, generelle motorer	70 %–80 %
Sintret NdFeB (SH45)	40-43	150	500-600	Bilmotorer, industrielt utstyr	60%-70%
Samarium-koboltmagnet (SmCo2:17)	25-30	250	1500-1800	Scenarier med ultrahøye temperaturer (f.eks. romfart)	-
Ferrittmagnet	3-5	120	20-30	Lavkostscenarier (f.eks. tetninger til kjøleskapsdører)	Imidlertid utilstrekkelig magnetisk ytelse

Ta gradientspolen til en medisinsk MR (krever et energiprodukt på 38-42MGOe og en driftstemperatur på 120°C) som et eksempel, og bruk av sintret NdFeB av N42H-kvalitet koster omtrent 50 000 RMB for magnetene til en enkelt enhet. Hvis samarium-koboltmagneter med samme ytelse brukes, vil kostnaden være RMB 120 000-150 000. Sintret NdFeB kan redusere utstyrskostnadene med 60 % samtidig som de oppfyller kravet til magnetfeltuniformitet (feil ≤0,1 %).

3. Produksjonsprosess: 10-trinns raffinert kontrollprosess

Åtti prosent av ytelsesforskjellene til ringsintrede NdFeB-magneter stammer fra prosesskontroll. Den komplette produksjonsprosessen går gjennom 10 nøkkeltrinn, hver med strenge parameterstandarder, og avvik i nøkkelparametere påvirker den endelige ytelsen direkte:

3.1 Råvareforbehandling (dobbel kontroll av renhet og presisjon)

Renhetskrav: Neodym ≥99,5 % (hvis oksygeninnholdet overstiger 0,05 %, vil det dannes Nd₂O₃-urenhetsfaser, som reduserer energiproduktet med 5 %-8 %), jern ≥99,8 % (hvis karboninnholdet overstiger 0,03 %, vil porene reduseres ved 10 sintring, borestyrke) ≥99,9 % (hvis hydrogeninnholdet overstiger 0,01 %, vil hydrogensprøhet oppstå, noe som gjør magneten utsatt for å sprekke). Den totale mengden urenheter (oksygen, karbon, hydrogen) må være ≤0,1 %.

Doseringspresisjon: Det brukes et automatisk veiesystem (nøyaktighet 0,001g) med en doseringsfeil på ≤0,01 %. For eksempel må neodymandelen av N45-kvalitet kontrolleres til 31,5 %±0,2 %. Dersom neodymandelen er 0,2 % lavere, vil energiproduktet synke fra 45MGOe til 42MGOe. I mellomtiden, etter batching, må blandingen blandes i en nitrogenatmosfære i 30-60 minutter for å sikre ensartet sammensetning; utilstrekkelig blandingstid vil føre til lokale sammensetningsavvik og ytelsessvingninger som overstiger 5 %.

3.2 Vakuumsmelting (nøkkelledd for oksidasjonsforebygging)

Utstyr og beskyttelse: Det brukes en middels frekvens induksjonsovn med en temperatur på 1000-1200°C. Høyrent argon (renhet ≥99,999 %, duggpunkt ≤-60°C) introduseres under smelteprosessen, med en strømningshastighet på 5-10L/min. For lav strømningshastighet vil forårsake oksidasjon av legeringen, og danner et 2-3μm oksidlag på overflaten, som er vanskelig å fjerne under etterfølgende knusing. Smeltetiden er 1-2 timer; overdreven smeltetid vil forårsake fordampning av sjeldne jordartselementer (neodym fordampningshastighet er 0,5 % per time), noe som påvirker sammensetningsforholdet.

Ingotbehandling: Legeringsblokken etter smelting må knuses innen 24 timer (når temperaturen faller under 200°C). Hvis den får stå i mer enn 48 timer, vil grove korn (størrelse over 100μm) dannes inne i barren, og energiproduktet vil reduseres med 10%-15% etter påfølgende sintring. En kjeveknuser brukes til å knuse blokken til 5-10 mm partikler; partikler som er for store (over 10 mm) vil øke vanskeligheten med påfølgende finmaling, mens partikler som er for små (mindre enn 5 mm) er utsatt for oksidasjon.

3.3 Pulverfremstilling (kontroll av partikkelstørrelse og morfologi)

Knuseprosess: Først brukes en kjeveknuser for grovknusing til 5-10 mm, og deretter brukes en luftklassifisererkvern for finmaling til 3-5μm (partikkelstørrelsesfeil ≤0,5μm). For hvert 1μm avvik i partikkelstørrelse, endres magnettettheten med 0,1g/cm³ (standardtetthet 7,5-7,6g/cm³). Arbeidstrykket til luftklassifiseringsmøllen er kontrollert til 0,6-0,8 MPa; for lavt trykk vil føre til ujevn partikkelstørrelse, mens for høyt trykk vil produsere for fint pulver (mindre enn 2μm), noe som øker risikoen for sintringagglomerering.

Oksidasjonsforebygging: Hele finmalingsprosessen utføres i en argonatmosfære (oksygeninnhold ≤50 ppm). Etter innsamling må pulveret forsegles og pakkes umiddelbart (vakuumgrad ≤1×10⁻²Pa). Hvis det utsettes for luft i mer enn 30 minutter, vil oksygeninnholdet i pulveret stige til mer enn 200 ppm, og oksidative porer vil dukke opp inne i magneten etter sintring, noe som reduserer koercitiviteten med 8%-10%.

3.4 Magnetisk feltdannelse (orientering av magnetiske domener)

Utstyr og parametere: Det brukes en toveis pressemaskin, med et aksialtrykk på 200-300MPa (for hver 50MPa økning i trykk, øker grønntettheten med 0,2g/cm³) og et radialt magnetfelt på 1,5-2,0T (for hver 0,2T økning i magnetisk feltstyrke, 5%) i retningsøkning i magnetfeltstyrke, 5 %) sikre at den enkle magnetiseringsretningen til det magnetiske pulveret er på linje med magnetfeltretningen. Orienteringsgraden må være ≥90 %; ellers vil energiproduktet reduseres med 15 %-20 %.

Formdesign: Formen er laget av sementert karbid (med høy slitestyrke og en levetid på mer enn 100 000 ganger). Plasseringsstrukturen på den indre veggen sikrer at rundhetsfeilen til den ringformede grønne kroppen er ≤0,1 mm og høydefeilen er ≤0,05 mm. Formtemperaturen kontrolleres til 50-60°C; for lav temperatur vil føre til at den grønne kroppen lett sprekker, mens for høy temperatur vil ugyldiggjøre smøremiddelet og påvirke avformingen.

3.5 Vakuumsintring (krystallfortetting)

Sintringskurve: En tre-trinns oppvarmingsprosess må følges strengt: ① Lavtemperaturtrinn (200-400°C): Hold i 2 timer for å fjerne smøremiddelet (som sinkstearat) i den grønne kroppen, med en oppvarmingshastighet på 5°C/min; for høy oppvarmingshastighet vil føre til at smøremidlet fordamper for raskt, noe som resulterer i sprekker i den grønne kroppen. ② Høytemperaturtrinn (1050-1120°C): Hold i 4-6 timer for å sintre pulverpartiklene til en tett krystall; for hver 1 times reduksjon i holdetid, reduseres magnettettheten med 0,1g/cm³. ③ Avkjølingstrinn: Avkjøl til romtemperatur med en hastighet på 5°C/min; for høy kjølehastighet vil generere indre stress og få magneten til å bryte.

Krav til vakuumgrad: Vakuumgraden i sintringsovnen må være ≥1×10⁻³Pa. Utilstrekkelig vakuumgrad (som 1×10⁻²Pa) vil forårsake oksidasjon på magnetoverflaten, og danne et 1-2μm oksidlag som krever fjerning under påfølgende prosessering, noe som øker materialavfallet. I mellomtiden kan ustabile vakuumnivåer forårsake ytelsessvingninger på mer enn 5 % på tvers av forskjellige partier av magneter.

3.6 Aldringsbehandling (ytelsesoptimalisering)

Primær aldring: Hold ved 900°C i 2 timer for å utfelle Nd₂Fe₁₄B-hovedfasen. Et temperaturavvik på ±5°C vil forårsake en 3%-5% endring i hovedfaseinnholdet. Etter å ha holdt, avkjøl til 600 °C med en hastighet på 10 °C/min for å unngå indre stress fra raske temperaturendringer.

Sekundær aldring: Hold ved 500-600°C i 4 timer for å utfelle faser som er rike på sjeldne jordarter (f.eks. Nd₃Fe₁₄B), som fordeler seg rundt hovedfasen og forbedrer tvangsevnen. Et temperaturavvik på ±10°C vil forårsake en 100-200kA/m endring i koersivitet. Holding i mindre enn 3 timer resulterer i utilstrekkelig tvangsforbedring, mens å holde i mer enn 5 timer reduserer energiproduktet med 2%-3%.

3.7 Maskinering (Presisjonsdimensjonskontroll)

Grov bearbeiding: Bruk en diamantslipeskive (120-150 mesh) for å skjære det sintrede emnet til nesten ferdige dimensjoner (med 0,1-0,2 mm maskineringsgodtgjørelse). Kontroller skjærehastigheten på 10-15 mm/min; for høy hastighet får skjæreflatetemperaturen til å stige over 100°C, noe som fører til lokal avmagnetisering. Et skjæredybdeavvik på 0,05 mm resulterer i utilstrekkelig plass for etterbehandling, noe som påvirker dimensjonsnøyaktigheten.

Finbearbeiding: Bruk en CNC-slipemaskin for indre hull, ytre sirkel og endeflatesliping med en diamantslipeskive (200-300 mesh). Kontroller slipehastigheten med 5-10μm per passasje for å sikre dimensjonsnøyaktighet: diametertoleranse ±0,02 mm, rundhet ≤0,005 mm og overflateruhet Ra ≤0,8μm. Etter sliping, rengjør med ultralydbølger (40 kHz frekvens, 10-15 minutter) med et nøytralt vannbasert rengjøringsmiddel (pH 7-8) for å fjerne rester av slipeavfall, som kan forårsake blemmer ved etterfølgende overflatebehandling. For servomotormagneter med høy presisjon (f.eks. ringmagneter med diameter på 50 mm), sikrer etterbehandlingsinspeksjon med en laserdiametermåler ytre diameteravvik ≤0,003 mm, og forhindrer ujevne luftgap mellom motorrotoren og statoren som forårsaker driftsstøy.

3.8 Overflatebehandling (korrosjonsbeskyttelse)

Parametre og bruksscenarier for ulike overflatebehandlingsprosesser må være nøyaktig tilpasset, med spesifikke detaljer som følger:

Sink Plating (Zn): Bruk sur sink Plating med en beleggtykkelse på 5-10μm (lokalt tykkelsesavvik ≤1μm). Passivering etter plettering bruker en kromatløsning (pH 2-3) for å øke korrosjonsmotstanden. Nøytral saltspraytesting (5 % NaCl-løsning, 35°C) må vare ≥48 timer uten rødrust. Egnet for tørre miljøer (f.eks. innendørs motorer, sensorer for kontorutstyr) med lav pris (omtrent RMB 0,5 per stykk), men levetiden er bare 1-2 år i miljøer med fuktighet ≥80 %.

Nikkel-kobber-nikkelbelegg (Ni-Cu-Ni): Bruk en trelags galvaniseringsprosess: bunnnikkel (3-5μm) for forbedret vedheft, mellomkobber (8-10μm) for forbedret korrosjonsmotstand, og toppnikkel (4-5μm) for økt overflatehardhet (total tykkelse ≥5 μm) med a-300 m, μHV. Saltspraytesting varer ≥120 timer, egnet for fuktige miljøer (f.eks. vannpumpemotorer, utendørs lite utstyr) med en levetid på 3-5 år. Kontroller strømtettheten under galvanisering (1-2A/dm² for bunnnikkel, 2-3A/dm² for mellomkobber, 1-1,5A/dm² for toppnikkel); for høy strømtetthet forårsaker grove belegg, som påvirker utseendet og korrosjonsmotstanden.

Epoksybelegg: Bruk elektrostatisk sprøyting med en beleggtykkelse på 20-30μm (uniformitetsavvik ≤2μm), herd ved 120-150°C i 30-60 minutter. Det herdede belegget har vedheft ≥5MPa (kryss-skjæringstest) og utmerket syre-alkali-motstand (ingen avskalling eller misfarging etter 24-timers nedsenking i 5 % H2SO4 eller 5 % NaOH-løsning). Egnet for medisinsk utstyr (f.eks. MR-gradientspoler) og marint miljøutstyr (f.eks. marinemotorer), med saltspraytesting som varer ≥200 timer og en levetid på 5-8 år. Imidlertid har belegget en høytemperaturgrense (maksimal driftstemperatur ≤150°C), utover denne oppstår mykning og avskalling.

3.9 Magnetisering (med magnetisme)

Utstyrsvalg: Velg spesialutstyr basert på magnetiseringsretning: unipolare hodemagnetisatorer (magnetisk feltstyrke ≥2.5T) for aksial magnetisering, flerpolede ringformede magnetiseringsarmaturer (magnetisk feltstyrke ≥3.0T) for radiell magnetisering, og spesialtilpassede flerpolede magnetiseringsspoler (8-32 poler) i henhold til vendinger, 6 poler (poleteller, 6 poler). spoler har dobbelt så mange omdreininger som 8-polede spoler).

Magnetiseringsparametre: Magnetiseringsstrømmen må være 3-5 ganger magnetens koersivitet. For eksempel krever magneter av SH-grad med HcB=1200kA/m en magnetiseringsstrøm på 3600-6000kA/m for å sikre mettet magnetisering (umettethet reduserer energiproduktet med 10%-15%). Kontroller magnetiseringstiden på 0,1-0,5 sekunder (pulsmagnetisering); overdreven tid forårsaker oppvarming av spole, noe som påvirker utstyrets levetid. I mellomtiden, plasser magneten nøyaktig i midten av magnetiseringsarmaturen; et posisjoneringsavvik som overstiger 0,5 mm forårsaker magnetfeltretningsforskyvning, og påvirker applikasjonsytelsen (f.eks. forårsaker magnetiseringsavvik for motorrotorene hastighetssvingninger).

Inspeksjon etter magnetisering: Etter magnetisering, bruk et gaussmeter for å måle overflatens magnetiske feltstyrke ved 5 jevnt fordelte punkter på magneten (topp, bunn, venstre, høyre for den ytre sirkelen og midten av endeflaten). Avviket må være ≤5 %; Ellers må du justere magnetiseringsparametere eller posisjonering på nytt for å sikre jevne magnetiske felt.

3.10 Omfattende inspeksjon (ytelse og kvalitetskontroll)

Magnetisk ytelsestesting: Bruk en permanent magnetmaterialtester (f.eks. modell NIM-2000, nøyaktighet ±0,5%) for å teste BHmax, HcB, Br og andre parametere ved å bruke avmagnetiseringskurvemetoden. Prøv tilfeldig 3-5 stykker per batch; hvis ett stykke feiler, doble prøvestørrelsen. Hvis feilene vedvarer, blir hele batchen avvist. Før testing, kondisjoner magneten ved 25°C±2°C i 2 timer (temperaturavvik påvirker resultatene: Br synker med 0,1 % per 1°C økning).

Dimensjons- og utseendeinspeksjon: Bruk en koordinatmålemaskin (nøyaktighet ±0,001 mm) for dimensjonal inspeksjon med en samplingshastighet ≥10 %, inkludert ytre diameter, indre diameter, tykkelse, rundhet og koaksialitet (koaksialitet mellom indre hull og ytre sirkel ≤0,01 mm). Defekte produkter merkes separat og har forbud mot å gå inn i nedstrømsprosesser. Bruk et syninspeksjonssystem (oppløsning ≥2 millioner piksler) for utseendeinspeksjon for å identifisere overflateriper (kvalifisert hvis dybde ≤0,1 mm og lengde ≤2 mm), avskalling av belegg (kvalifisert hvis areal ≤0,5 mm²) og sprekker (alle synlige sprekker avvises). Utseendedefektraten må kontrolleres under 0,3 %.

Pålitelighetstesting: Gjennomfør kvartalsvise pålitelighetsprøver, inkludert høytemperaturstabilitetstesting (holde ved maksimal driftstemperatur i 1000 timer, med magnetisk ytelsesdempning ≤5 % for kvalifisering), lavtemperaturstabilitetstesting (holdes ved -40°C i 100 timer, med ytelsesdemping ≤2 % for kvalifisering), og vibrasjonstesting ≤2 %. sveip vibrasjon med 10 g akselerasjon, uten sprekker og ytelsesdempning ≤3 % for kvalifisering) for å sikre langsiktig pålitelighet.

4. Typiske anvendelsesscenarier: Kjernetilpasningsløsninger for seks bransjer

Anvendelsen av ringsintrede NdFeB-magneter spenner over flere felt. Følgende er detaljerte parametere og effekter av tilpasningsløsninger for hver bransje:

Søknadsscenario	Kjerneytelsesparameterkrav	Overflatebehandlingsmetode	Nøkkeleffekter
Ny drivmotor for energikjøretøy	Energiprodukt 45-48MGOe (N45-N48), 150°C (SH-kvalitet), radiell magnetisering (8-16 poler), ytre diameter 180-250 mm	Nikkel-kobber-nikkelbelegg (15-20μm)	Motoreffekt 200kW, hastighet 18000rpm, energikonverteringseffektivitet 97 %
Industriell servomotor	Energiprodukt 48-50MGOe (N48-N50), 180°C (UH-grad), flerpolet magnetisering (24-32 poler), rundhet ≤0,003 mm	Epoksybelegg (20-30μm)	Plasseringsnøyaktighet ±0,001 mm, egnet for CNC-maskinpresisjonsmaskinering
Trådløs lader	Energiprodukt 33-36MGOe (N35), 100°C (M-kvalitet), aksial magnetisering, ytre diameter 20-30 mm	Forsinking (5-10μm)	Ladeeffektivitet 15W, innrettingsavvik ≤2mm
Medisinsk MR-gradientspole	Energiprodukt 38-42MGOe (N42), 120°C (H-grad), aksial magnetisering, jevnhetsfeil ≤0,05 %	Syre-alkalibestandig epoksybelegg	Bildeoppløsning 0,5 mm, som tydelig viser små hjernelesjoner
Vindturbinrotor	Energiprodukt 38-40MGOe (N40), 150°C (SH-grad), radiell magnetisering, ytre diameter 1000-1500 mm	Nikkel-kobber-nikkel epoksy komposittbelegg	Årlig kraftproduksjon økte med 10 %, feilprosent ≤0,5 ganger/år
Inverter Klimaanlegg Kompressor	Energiprodukt 38-42MGOe (N42), 100°C (M-grad), radiell magnetisering, indre diameter 30-40 mm	Sinkbelegg (8-12μm)	Energiforbruk redusert med 30 %, støy ≤40dB, kjølehastighet økt med 20 %

5. Utvalgsveiledning: Fire-trinns presis etterspørselsmatching

Upassende valg kan føre til ytelsessløsing eller utstyrssvikt. Følgende er en vitenskapelig utvelgelsesprosess:

5.1 Trinn 1: Avklar kjerneparameterkrav

Magnetisk parameterbestemmelse: Beregn det nødvendige energiproduktet basert på utstyrseffekt og ytelseskrav. For eksempel:

Små likestrømsmotorer (effekt ≤100W, dreiemoment ≤1N·m): Energiprodukt 28-36MGOe (N30-N35) for å dekke grunnleggende strømbehov til lav pris.

Middels store drivmotorer (effekt 100W-10kW, dreiemoment 1-10N·m): Energiprodukt 38-48MGOe (N40-N48) for å balansere ytelse og kostnad, egnet for industrielt automasjonsutstyr.

Stort utstyr med høy effekt (effekt ≥10kW, dreiemoment ≥10N·m): Energiprodukt 50-52MGOe (N50-N52) for å sikre høy dreiemomenteffekt, egnet for nye energikjøretøyer, vindturbiner og andre scenarier.

Bekreftelse av dimensjonsparameter: Oppgi ytre diameter (D), indre diameter (d), tykkelse (H) og toleransekrav til ringmagneten. Beregn vekten ved å bruke formelen "Volum = π×(D²-d²)×H/4" og juster dimensjoner basert på utstyrets vektgrenser (f.eks. UAV-motormagneter krever vekt ≤50g). I mellomtiden, spesifiser geometriske toleranser som rundhet (≤0,005 mm for høy presisjon, ≤0,01 mm for standardpresisjon) og koaksialitet (≤0,01 mm) for å unngå å påvirke montering og bruk.

Valg av magnetiseringsretning: Bestem basert på krav til utstyrets magnetiske felt: radiell magnetisering for motorrotorer (krever omgivende magnetiske felt), aksial magnetisering for høyttalere og sensorer (krever ensrettede magnetiske felt), og flerpolet magnetisering for høypresisjons servomotorer (krever flerpolet magnetfelt), med poltall justert i henhold til hastighetskravene (høye poler) for eksempel 16-24 poler for 10 000 rpm motorer).

5.2 Trinn 2: Evaluer driftsmiljøforholdene

Temperaturmiljø: Mål det maksimale temperatur- og temperaturfluktuasjonsområdet for utstyrets driftsmiljø for å velge den tilsvarende karakteren:

Lavtemperaturmiljøer (-40-0°C, f.eks. kjølekjedeutstyr): Standard N/M-kvaliteter er tilstrekkelig (maksimal driftstemperatur 80-100°C, stabil ytelse ved lave temperaturer), uten behov for høytemperaturkvaliteter for å redusere kostnadene.

Normaltemperaturmiljøer (0-80°C, f.eks. innendørsmotorer, forbrukerelektronikk): N/M-kvaliteter er tilstrekkelige; for scenarier med kortsiktige temperatursvingninger (f.eks. dårlig varmespredning om sommeren), velg H-grad (120°C) for å reservere en sikkerhetsmargin.

Høytemperaturmiljøer (80-150°C, f.eks. motorrom til biler, industrielle ovner): SH-kvalitet (150°C) er det grunnleggende valget; for langtidsdrift nær 150°C, velg UH-grad (180°C) for å unngå termisk avmagnetisering.

Miljøer med ekstremt høye temperaturer (150-200°C, f.eks. romfartsutstyr): EH-kvalitet (200°C) er det eneste alternativet for å sikre stabil ytelse i ekstreme temperaturer.

Korrosjon og fuktighetsmiljø: Velg overflatebehandling basert på miljøets korrosivitet:

Tørre og rene miljøer (innendørs kontorutstyr, husholdningsapparater): Forsinking er tilstrekkelig, med lav kostnad og grunnleggende beskyttelse.

Fuktige miljøer (vannpumper, klimaanlegg, utendørsutstyr): Nikkel-kobber-nikkel-belegg for sterkere korrosjonsbestandighet, egnet for miljøer med fuktighet ≤90 %.

Syre-alkali-korrosive miljøer (medisinsk utstyr, kjemisk utstyr, marine miljøer): Epoksybelegg for syre-alkali- og saltspraybestandighet, egnet for komplekse korrosive miljøer.

Vibrasjons- og påvirkningsmiljø: Høyvibrasjonsscenarier (anleggsmaskiner, bilchassismotorer, vibrasjonsakselerasjon 5-10g) krever magneter med høyere mekanisk styrke, for eksempel niob-tilsatte magneter (bøyestyrke ≥200MPa, slagstyrke ≥5kJ/m²). I mellomtiden, legg til elastiske bufferputer (1-3 mm tykke silikonputer) under installasjonen for å redusere magnetskader fra vibrasjoner; lavvibrasjonsscenarier (innendørsmotorer, sensorer, vibrasjonsakselerasjon ≤5g) kan bruke magneter med standard mekanisk styrke.

5.3 Trinn 3: Balanser ytelse og kostnad

Unngå overvalg: Velg riktig karakter basert på faktiske behov uten å blindt forfølge høye karakterer. For eksempel krever husholdningsviftemotorer (effekt 50W, dreiemoment 0,5N·m) bare N35-kvalitet (energiprodukt 33-36MGOe); å velge N52-kvalitet (energiprodukt 50-52MGOe) øker kostnadene med 200 %, men forbedrer ytelsen (motorhastighet, vindstyrke) med mindre enn 5 %, noe som resulterer i kostnadskast. På samme måte oppfyller vanlige sensorer (deteksjonsavstand 5 mm) standarder med N30-kvalitet (energiprodukt 28-30MGOe), som ikke krever høyere karakterer.

Optimalisering av bulkinnkjøpskostnad: For anskaffelsesmengder ≥1000 stykker, forhandle tilpassede komponentparametere med leverandører for å redusere kostnadene samtidig som ytelseskravene oppfylles. For eksempel reduserte en industrielt utstyrsfabrikk som kjøpte ringmagneter for samlebåndsmotorer (krever energiprodukt 40-42MGOe, maksimal driftstemperatur 120°C) dysprosiuminnholdet fra 2 % til 1,5 %, og sikret HcB ≥1000kA/m, samtidig som anskaffelseskostnadene ble redusert med 150 % per år per kilogram og 80 % årlig innkjøp per kilogram. kostnader. I mellomtiden kan bulkinnkjøp forhandle seg frem til kortere leveringssykluser (fra standard 15 dager til 7-10 dager) for å unngå produksjonsforsinkelser på grunn av lageruttak.

Kostnadsjustering via dimensjonsoptimalisering: Optimaliser magnetdimensjoner for å redusere kostnadene uten å påvirke utstyrsmonteringen. For eksempel reduseres tykkelsen på en ringmagnet fra 5 mm til 4,8 mm (oppfyller kravet til 0,2 mm monteringsgap) vekten per stykke med 4 %. Med en årlig anskaffelse på 100.000 stykker reduserer dette råvareforbruket med ca. 200 kg og årlige kostnader med ca. RMB 60.000. I tillegg koster magneter i standardstørrelse (f.eks. 50 mm, 60 mm ytre diameter) 10–15 % mindre å produsere enn ikke-standardstørrelser (f.eks. 52,3 mm ytre diameter), ettersom ikke-standardstørrelser krever tilpassede former, øker formkostnadene og reduserer produksjonseffektiviteten.

5.4 Trinn 4: Bekreft leverandørkvalifikasjoner

Systemsertifiseringsverifisering: Prioriter leverandører med ISO 9001 kvalitetsstyringssystemsertifisering for å sikre klare kvalitetskontrollprosesser (f.eks. inspeksjon av råvarer, inspeksjon under prosess, 100 % inspeksjon av sluttprodukt). For bilapplikasjoner (f.eks. drivmotorer, styresystemsensorer), bekreft at leverandørene har IATF 16949 Automotive Quality Management System-sertifisering, som stiller strengere krav til produktkonsistens og sporbarhet (f. For magneter som brukes i medisinsk utstyr (f.eks. diagnostiske instrumenter, terapeutisk utstyr), må leverandørene ha ISO 13485 Medical Device Quality Management System-sertifisering for å sikre samsvar med hygiene- og sikkerhetsstandarder i helsesektoren.

Evaluering av testkapasitet: Krev at leverandører oppgir en liste over testutstyr og årlige kalibreringsrapporter. Kjernetestutstyr (f.eks. testere av permanent magnetmateriale, koordinatmålemaskiner) må kalibreres av nasjonalt anerkjente metrologiinstitusjoner, med kalibreringsrapporter gyldige i ≤1 år. I tillegg må leverandørene utstede "fabrikkinspeksjonsrapporter" for hver batch, inkludert nøkkeldata som magnetiske egenskaper (målte BHmax, HcB, Br-verdier), dimensjonsavvik, overflatebehandlingstykkelse og saltspraytestresultater. For scenarier med høy etterspørsel (f.eks. romfartsutstyr), be om tredjeparts inspeksjonsrapporter (utstedt av laboratorier med CNAS-akkreditering) for å sikre objektiviteten til testresultatene.

Produksjonserfaring og kapasitetsverifisering: Prioriter leverandører med ≥5 års erfaring og en årlig produksjonskapasitet på ≥500 tonn. Slike bedrifter har vanligvis modne prosesskontrollevner (f.eks. presisjonskontroll av pulverpartikkelstørrelse, stabilitet av sintringstemperatur), noe som reduserer risikoen for produktytelsesavvik på grunn av produksjonssvingninger (f.eks. energiproduktavvik ≤3 % på tvers av partier). I mellomtiden, forstå leverandørens kundebase; hvis de har tjent kunder i lignende bransjer som din (f.eks. leverer produkter til motorprodusenter av nye energibiler eller fabrikker for medisinsk utstyr), er det mer sannsynlig at de forstår industribehov og reduserer kommunikasjonskostnadene. Bekreft i tillegg leverandørens nødproduksjonskapasitet (f.eks. mulighet for månedlig produksjonsutvidelse for hasteordrer) for å unngå leveringsforsinkelser på grunn av utilstrekkelig kapasitet.

6. Forholdsregler ved bruk: Redusering av livssyklusrisiko

Standardisert drift er nødvendig for ringsintrede NdFeB-magneter under transport, installasjon, bruk, vedlikehold og avhending for å unngå ytelsesdempning, sikkerhetsulykker eller utstyrsfeil. Spesifikke krav er som følger:

6.1 Transport: Antikollisjon og antimagnetisk interferens

Emballasjebeskyttelse: Vedta en flerlags emballasjestruktur av "skumdempende trepall". Hver magnet er pakket inn i en uavhengig skumboks (tykkelse ≥5 mm), med et gap på ≤1 mm inne i skumboksen for å forhindre friksjon mellom magneten og skummet på grunn av transportvibrasjoner. Når du pakker flere magneter, plasserer du magnetiske isolasjonsplater (f.eks. 0,5 mm tykke jernplater) mellom tilstøtende magneter for å forhindre kollisjoner forårsaket av sterk magnetisk tiltrekning (en enkelt N45-magnet med en ytre diameter på 200 mm har en tiltrekningskraft på over 500 kg, og kollisjoner kan lett forårsake kantflis). Trepaller må være fuktsikre (belagt med vanntett maling) for å forhindre magnetrust forårsaket av regnvannsinfiltrasjon under transport.

Transportmiljøkontroll: Transportkjøretøyer må være utstyrt med temperatur- og fuktighetsregistrering for å sikre at transporttemperaturen er ≤40°C og luftfuktigheten er ≤60%. Unngå transport under ekstreme forhold som eksponering ved høye temperaturer (f.eks. kjøretøyinteriørtemperaturer over 60 °C om sommeren) eller kraftig regn. I mellomtiden, unngå ruter som går gjennom områder med sterke magnetiske felt (f.eks. nær store transformatorstasjoner eller elektromagnetiske kraner). Hvis det er uunngåelig å gå gjennom slike områder, legg til et magnetisk skjold (f.eks. permalloyplate med tykkelse ≥1 mm) utenfor emballasjen for å redusere virkningen av eksterne magnetiske felt på magnetene (eksterne magnetiske feltstyrker som overstiger 0,5T kan forårsake delvis avmagnetisering av magnetene).

Normer for lasting og lossing: Bruk gaffeltrucker eller kraner for lasting og lossing (valgt basert på pakkevekt; manuell håndtering er tillatt for enkeltbokser som veier ≤50 kg). Ikke dra pakker direkte. Når du håndterer individuelle magneter, bruk spesialiserte armaturer (f.eks. messingarmaturer med anti-skli lag av gummi); ikke berør magnetene direkte med hendene (spesielt store magneter, som har sterk tiltrekning og lett kan føre til at hånden klemmes). Hold en avstand på ≥10 cm mellom magnetene og andre metallkomponenter (f.eks. gaffeltrucktinder) under lasting og lossing for å unngå kollisjoner forårsaket av tiltrekning.

6.2 Installasjon: Nøyaktig posisjonering og standardisert drift

Verktøyvalg og bruk: Installasjonsverktøy må være laget av ikke-magnetiske materialer, slik som messingnøkler (valgt basert på boltspesifikasjoner), plastskrutrekkere og keramiske armaturer. Ikke bruk karbonstålverktøy (f.eks. vanlige skiftenøkler, tang), da karbonstålverktøy vil bli sterkt tiltrukket av magnetene. Den plutselige tiltrekningen kan føre til at verktøyene kolliderer med magnetene (som resulterer i overflateriper eller sprekker), og jernspon på verktøyoverflaten vil feste seg til magnetene og danne "lokale magnetiske kortslutninger" (som fører til ujevn magnetfeltfordeling, f.eks. en økning på 10 % i svingninger i motormoment). Hvis midlertidig fiksering av magnetene er nødvendig under installasjon, bruk ikke-magnetisk tape (f.eks. polyimidtape); ikke bruk gjennomsiktig tape (som lett etterlater limrester, noe som påvirker etterfølgende beleggkvalitet).

Installasjonsgap og koaksialitetskontroll: Reserver installasjonsgap i henhold til utstyrsdesignkravene. For eksempel er luftgapet mellom motorrotoren og statoren typisk 0,2-0,5 mm. Bruk følemålere (nøyaktighet 0,01 mm) for å kontrollere gapet under installasjonen, og sikre jevne mellomrom rundt omkretsen (avvik ≤0,05 mm). For små mellomrom vil forårsake "gnidning" (friksjon mellom rotoren og statoren) under motordrift, noe som fører til slitasje på magnetoverflatebelegget og magnetisk pulveravgivelse. For store gap vil øke lekkasjehastigheten for magnetisk fluks (en 0,1 mm økning i gapet øker lekkasjehastigheten med 5%), noe som resulterer i redusert motorutgangseffekt. Sørg i mellomtiden for at koaksialiteten mellom magneten og monteringsakselen er ≤0,01 mm, noe som kan oppdages ved hjelp av en måleindikator (nøyaktighet 0,001 mm). For stort koaksialitetsavvik vil forårsake ubalansert sentrifugalkraft når magneten roterer med høye hastigheter, noe som fører til utstyrsvibrasjoner (vibrasjonsakselerasjon over 5g kan føre til at magneten løsner).

Multi-Magnet Assembly Sekvens og beskyttelse: Når flere ringmagneter må settes sammen koaksialt (f.eks. en motorrotor sammensatt av 6 magneter), bestemmer monteringssekvensen basert på prinsippet om "heteropolar attraksjon". Fest først den første magneten til monteringsbasen ved hjelp av posisjoneringsstifter, og skyv deretter den andre magneten aksialt ved hjelp av en spesialfestet armatur med magnetisk isolasjon (f.eks. en plastisk skyveblokk). Unngå direkte håndkontakt for å forhindre at fingeren klemmes mellom de to magnetene. Etter å ha installert hver magnet, bruk et gaussmeter for å oppdage overflatens magnetiske feltstyrke for å sikre riktig magnetfeltretning (omvendt installasjon vil føre til gjensidig kansellering av den totale magnetiske kretsen, og forhindrer normal drift av utstyret). Etter å ha fullført alle sammenstillingene, installer festeringer (f.eks. rustfrie stålringer med tykkelse ≥3 mm) i begge ender av magnetene for å forhindre aksial bevegelse av magnetene under drift av utstyret.

6.3 Bruk: Sanntidsovervåking og overbelastningsforebygging

Sanntidstemperaturovervåking: Installer temperatursensorer (f.eks. PT100 platinamotstandssensorer med nøyaktighet ±0,1°C) nær magnetene for å overvåke driftstemperaturen i sanntid. Temperaturdata skal kobles til utstyrets kontrollsystem. Når temperaturen når 90 % av den maksimale driftstemperaturen (sett for eksempel alarmtemperaturen til 135 °C for SH-grade magneter med en maksimal driftstemperatur på 150 °C), utløs en alarm og reduser utstyrsbelastningen (reduser f.eks. motorhastigheten fra 18 000 rpm til 15 000 rpm) for å forhindre kontinuerlig temperaturøkning. For lite utstyr der sensorer ikke kan installeres (f.eks. mikrosensorer), registrer regelmessig magnetens overflatetemperatur ved hjelp av et infrarødt termometer (nøyaktighet ±1°C). Deteksjonsfrekvensen bestemmes basert på bruksintensitet (f.eks. krever kontinuerlig drift deteksjon hver 2. time).

Lastkontroll og unormal håndtering: Still inn den øvre grensen for utstyrsbelastning basert på de nominelle ytelsesparametrene til magnetene; ikke tillat overbelastningsdrift. For eksempel, for en N45-ringmagnet som støtter en industrimotor (merket dreiemoment 10N·m), må utstyrsbelastningen kontrolleres til ≤9N·m (med forbehold om 10 % sikkerhetsmargin). Langvarig overbelastningsdrift ved 11N·m vil øke kobbertapet og jerntapet til motoren, og øke magnettemperaturen ytterligere (en økning på 8-10°C for hver 10 % overbelastning). Samtidig vil magnetene bære større elektromagnetisk kraft, noe som kan forårsake mikrosprekker på innsiden (sprekkeforplantning vil redusere energiproduktet med 10%-15%). Når utstyrsavvik oppstår (f.eks. plutselig hastighetsfall, økt støy), stopp maskinen umiddelbart for å sjekke om magnetene er avmagnetisert, løsnet eller skadet for å unngå utvidelse av feilen.

Beskyttelse mot magnetisk interferens: Unngå å plassere magnetene i nærheten av sterke magnetiske feltkilder (f.eks. elektromagnetiske sveisemaskiner, store elektromagneter), da sterke magnetiske felt kan forårsake omvendt magnetisering av magnetene (demagnetiseringshastighet overstiger 30%). Hvis utstyret må brukes i et miljø med elektromagnetisk interferens (f.eks. fabrikkverksteder med flere frekvensomformere), utfør magnetisk skjerming på komponentene der magnetene er plassert (f.eks. installer et skjold laget av permalloy med tykkelse ≥2 mm). Jordingsmotstanden til skjermen må være ≤4Ω for effektivt å absorbere ekstern elektromagnetisk interferens og forhindre magnetiske feltsvingninger fra å påvirke utstyrets nøyaktighet (f.eks. at sensordeteksjonsfeil øker fra ±0,1 mm til ±0,5 mm).

6.4 Vedlikehold og avhending: Regelmessig inspeksjon og miljøvern

Regelmessig vedlikeholdsplan: Utvikle kvartalsvise og årlige vedlikeholdsplaner. Kvartalsvis vedlikehold inkluderer: rengjøring av magnetoverflaten (tørk av med en lofri klut dyppet i alkohol for å fjerne støv og olje, forhindrer urenheter i å påvirke magnetfeltfordelingen), inspeksjon av overflatebelegget (sjekke for avskalling og rust; hvis det er funnet rust på små områder, poler forsiktig med fint sandpapir (≥800 mesh), og påfør om det er rustbeskyttelsesmaling, g. bolter og holderinger er løse; stram dem i tide i henhold til de utformede momentkravene, for eksempel 25N·m for M8-bolter). Årlig vedlikehold inkluderer: prøvetaking og testing av magnetiske egenskaper (prøvetaking av 5 % av utstyret per batch, demontering og testing av BHmax- og Br-parametrene til magnetene; hvis dempningen overstiger 5 %, utfør en batchinspeksjon) og utskifting av aldrende komponenter (f.eks. magnetiske skjold og bufferputer må skiftes ut etter 3 års bruk).

Avhendingsspesifikasjoner: Avfallsring-sintrede NdFeB-magneter er farlig avfall som inneholder sjeldne jordarter og må håndteres av virksomheter med en "Operasjonstillatelse for farlig avfall"; Ikke kast dem tilfeldig eller bland dem med husholdningsavfall. Før avhending, avmagnetiser magnetene ved hjelp av spesialisert avmagnetiseringsutstyr (ved å bruke et omvendt magnetfelt for å redusere de magnetiske egenskapene til mindre enn 1 % av den opprinnelige verdien) for å unngå sikkerhetsulykker forårsaket av den sterke tiltrekningen av avfallsmagneter (f.eks. kollisjoner forårsaket av å tiltrekke metallkomponenter under resirkulering). Magneter med resirkuleringsverdi (f.eks. ingen sprekker eller rust, magnetisk ytelsesdempning ≤10%) kan overleveres til profesjonelle resirkuleringsbedrifter for å utvinne sjeldne jordartsmetaller (f.eks. neodym, dysprosium), og de gjenvunnede sjeldne jordartene kan gjenbrukes i produksjonen av nye magneter for å oppnå resirkulering. Magneter uten resirkuleringsverdi må gjennomgå ufarlig behandling (f.eks. høytemperaturoksidasjon, konvertering av jern og sjeldne jordartsmetaller til stabile oksider i et miljø på 800-1000°C). Behandlingsdataene skal registreres og arkiveres (oppbevaringsperiode ≥5 år) for inspeksjon av miljøvernavdelinger.

7. Ofte stilte spørsmål (FAQs)

Under valg, bruk og vedlikehold av ringsintrede NdFeB-magneter, møter fagfolk ofte på ulike praktiske spørsmål. Følgende er 8 høyfrekvente spørsmål og profesjonelle svar:

7.1 Etter å ha brukt magneten i en periode, avtar magnetfeltstyrken. Hvordan bestemme om det er reversibel eller irreversibel demagnetisering?

Dette kan først bestemmes ved hjelp av "temperaturgjenopprettingsmetoden": Plasser magneten i et normalt temperaturmiljø på 25°C±2°C i 24 timer, bruk deretter et gaussmeter for å måle overflatens magnetiske feltstyrke. Hvis styrken gjenoppretter seg med mer enn 50 % sammenlignet med før avkjøling og kan gjenopprettes til mer enn 90 % av den opprinnelige ytelsen etter remagnetisering, er det reversibel demagnetisering (for det meste forårsaket av kortvarig overoppheting eller svak ekstern magnetfeltinterferens). Hvis det ikke er noen betydelig gjenvinning i styrke etter å ha stått i romtemperatur, eller ytelsen etter re-magnetisering fortsatt er lavere enn 80 % av den opprinnelige verdien, er det irreversibel demagnetisering (for det meste forårsaket av langvarig overoppheting, sterke omvendte magnetiske felt, interne sprekker eller rust). For eksempel har en magnet av SH-grad (maksimal driftstemperatur 150°C) brukt i en motor en 20 % reduksjon i magnetfeltstyrken etter drift ved 160°C i 2 timer. Etter å ha stått i romtemperatur, gjenopprettes styrken med 12 %, og etter re-magnetisering gjenopprettes den til 95 % av den opprinnelige verdien, som er reversibel demagnetisering. Hvis den opererer ved 180 °C i 10 timer, reduseres magnetfeltstyrken med 40 %, uten gjenoppretting etter å ha stått i romtemperatur, og bare 60 % av den opprinnelige verdien gjenopprettes etter remagnetisering, som er irreversibel demagnetisering.

7.2 Hvordan bruke en enkel metode for å oppdage om magnetiseringsretningen til ringmagneten er riktig?

"Kompassposisjoneringsmetoden" eller "jernpulverfordelingsmetoden" kan brukes: ① Kompassposisjoneringsmetoden: Før et kompass nær magnetens ytre overflate og roter magneten sakte. Hvis kompassnålen alltid er i samsvar med magnetens radielle retning (peker mot N- eller S-polen til magneten), magnetiseres den radielt. Hvis nålen alltid er i samsvar med magnetens aksiale retning (peker mot endeflaten av magneten), magnetiseres den aksialt. Hvis nålen peker i forskjellige retninger i forskjellige posisjoner (f.eks. avbøyer nålen 90° for hver 45° rotasjon), er den flerpolet magnetisert, og antall poler samsvarer med antall nåleavbøyninger (f.eks. 8 avbøyninger per full rotasjon indikerer 8-polet magnetisering). ② Fordelingsmetode for jernpulver: Dryss fint jernpulver (partikkelstørrelse 100-200 mesh) jevnt på magnetoverflaten og bank forsiktig på magneten. Hvis jernpulveret er anordnet langs den radielle retningen (danner radielle linjer fra det indre hullet til den ytre sirkelen), magnetiseres det radielt. Hvis den er anordnet langs den aksiale retningen (danner parallelle linjer fra den øvre endeflaten til den nedre endeflaten), magnetiseres den aksialt. For multipol magnetisering vil jernpulveret danne tette små linjer i ulike polare områder, og retningen på linjene endres med polariteten.

7.3 Hvis overflaten på ringmagneten har riper eller lett rust, vil det påvirke ytelsen?

Dette må bedømmes basert på graden av skade og plassering: ① Hvis ripedybden er ≤1/3 av beleggtykkelsen (f.eks. en sinkbeleggtykkelse på 8μm, ripedybde ≤2.5μm) og den er plassert i et ikke-arbeidsområde (f.eks. i magnetfeltet, som ikke bare deltar i magnetfeltet, som ikke har en fin utgang på den). sandpapir (≥800 mesh) for å fjerne grader og rengjøre det med alkohol; ytelsen vil ikke bli påvirket. Hvis ripen er plassert i arbeidsområdet (f.eks. den ytre overflaten motsatt motorstatoren), selv om dybden er liten, kan det forårsake ujevn magnetfeltfordeling (lokal magnetfeltstyrke reduseres med 5%-8%). Hvorvidt det skal skiftes ut avhenger av utstyrets krav til magnetisk feltuniformitet (f.eks. krever høypresisjonsservomotorer utskifting, mens vanlige viftemotorer fortsatt kan brukes). ② Hvis det er spisslignende rust på overflaten (areal ≤1mm²) som ikke har trengt inn i underlaget (ingen rustpulver faller av når den skrapes med et blad), poler først av rusten med fint sandpapir, og påfør deretter et lag med antirustmaling (f.eks. den kan fortsette å brukes etter tørking. Hvis rustområdet overstiger 5 % eller det oppstår flassende rustlag (substratskade er synlig etter skraping), vil den lokale tvangskraften reduseres (HcB i det rustne området kan reduseres med 100-200kA/m), og langvarig bruk kan forårsake total avmagnetisering; magneten må skiftes ut.

7.4 På grunn av begrenset plass i lite utstyr, kan store ringmagneter kuttes i mindre størrelser for bruk?

Selvskjæring anbefales ikke; det kreves tilpasset bearbeiding av profesjonelle leverandører. Selvskjæring har tre hovedproblemer: ① Ødelegge den magnetiske domenestrukturen: De magnetiske domenene til sintret NdFeB er ordnet på en 定向 måte. Kutting med vanlige verktøy (f.eks. vinkelslipere, baufil) vil forårsake kraftige vibrasjoner og høye temperaturer (lokale temperaturer over 200°C), som fører til uordnede magnetiske domener. Etter kutting kan energiproduktet reduseres med 20%-30%, og kan ikke gjenopprettes ved re-magnetisering. ② Øker risikoen for sprekker: Magneter er relativt sprø (bøyestyrke ca. 150-200 MPa), og ujevn kraft under selvskjæring kan lett forårsake gjennomtrengende sprekker (sprekkehastighet over 50%). Sprukne magneter kan gå i stykker under bruk og forårsake feil på utstyret. ③ Alvorlig overflateoksidasjon: Magnetsubstratet (som inneholder 60%-70% jern) utsettes for luft under skjæring og er utsatt for rask oksidasjon (rød rust vises på skjæreoverflaten innen 2 timer), som ikke kan repareres fullstendig ved etterfølgende overflatebehandling. Profesjonelle leverandører bruker "pre-magnetization cutting"-prosessen ved å bruke diamanttrådskjæremaskiner (skjæretemperatur ≤50°C, vibrasjonsamplitude ≤5μm) for å kutte magneten til ønsket størrelse før magnetisering. Etter kutting utføres overflatebehandling og magnetisering for å sikre ingen innvirkning på magnetisk ytelse, med en kuttenøyaktighet på opptil ±0,01 mm.

7.5 Det er ytelsesforskjeller mellom partier av samme modell av ringmagneter som er kjøpt. Hvordan løser man dette?

Arbeid først med leverandøren for å analysere årsakene til forskjellene. Vanlige løsninger er som følger: ① Bekreft parameterkonsistens: Sjekk fabrikkinspeksjonsrapporten for hver batch for å bekrefte om kjerneparametere som BHmax, HcB og Br er innenfor det avtalte toleranseområdet (f.eks. avtalt energiproduktavvik på N45-grad ≤3%). Dersom toleransen overskrides, be leverandøren om å returnere eller erstatte varene. Hvis utstyret er innenfor toleranseområdet, men utstyret har ekstremt høye krav til ytelseskonsistens (f.eks. krever motorer med synkron drift med flere magneter batchenergiproduktavvik ≤2%), forhandle med leverandøren for å begrense produksjonstoleransen (f.eks. ved å optimalisere pulverpartikkelstørrelseskontroll og sintringstemperaturstabilitet). Øk om nødvendig prøvetakingsforholdet (fra 10 % til 20 %) og skjerm produkter med mer lik ytelse i grupper (f.eks. gruppering av magneter med energiprodukt 44-45MGOe og 45-46MGOe separat) for å unngå å blande magneter med ulik ytelse, noe som kan forårsake ustabil utstyrsdrift. ② Spor produksjonsprosessen: Be leverandøren om å gi produksjonsregistreringer for de forskjellige partiene (f.eks. råmaterialeforhold, sintringstemperaturkurve, aldringsbehandlingsparametere) for å identifisere om ytelsesforskjeller er forårsaket av endringer i råmaterialepartier (f.eks. fluktuasjoner i renhet av sjeldne jordartsmetaller) eller justeringer av prosessparametere (f.eks. 5°C). Hvis problemet stammer fra prosessen, oppfordrer du leverandøren til å justere prosessen (f.eks. bytte ut råvarepartiet, kalibrere sintringsovnens temperatursensor) og gi prosessverifiseringsrapporter for påfølgende batcher. ③ Etabler styring av lagerklassifisering: Hvis batchforskjeller ikke kan elimineres fullstendig, merk hver batch med magneter separat ved lagring, registrer nøkkelytelsesparametere og bruk dem i samsvar med prinsippet om "samme batch først" for å unngå blanding på tvers av batch. I mellomtiden, for produkter fra forskjellige partier med lignende ytelse, utfør "matchende gruppering" gjennom magnetisk ytelsestesting (f.eks. gruppering av magneter med HcB-avvik ≤50kA/m) for å minimere ytelsesforskjeller innenfor hver gruppe og redusere innvirkning på utstyr.

7.6 Ved bruk av ringmagneter i miljøer med lav temperatur (f.eks. -40°C), kreves det spesiell behandling?

Ingen spesiell behandling er nødvendig i miljøer med lav temperatur, men to punkter bør bemerkes: ① Ytelsesendringskarakteristikk: Innenfor temperaturområdet -40°C til romtemperatur, forbedres den magnetiske ytelsen til sintrede NdFeB-magneter litt (f.eks. for N35-magneter ved -40°C, Br er 2%-3% høyere enn 5%-8% høyere enn 5%-8% C), problemer med avmagnetisering. De er derfor egnet for kjølekjedeutstyr (f.eks. kjølebilmotorer) og utendørs lavtemperatursensorer. Imidlertid bør man være oppmerksom på virkningen av lave temperaturer på magnetenes mekaniske egenskaper - sprøheten øker litt ved lave temperaturer (bøyestyrken reduseres med 5%-10%). Under installasjonen bør alvorlige støt (f.eks. banking, fall) unngås, og fleksible bufferputer (f.eks. 1-2 mm tykke silikonputer) kan legges mellom magneten og monteringsbasen for å redusere risikoen for sprekkdannelse på grunn av lavtemperaturpåvirkning. ② Termisk ekspansjonstilpasning: Hvis magneten er satt sammen med andre metallkomponenter (f.eks. motoraksler, for det meste laget av 45# stål), må forskjellen i deres termiske ekspansjonskoeffisienter tas i betraktning (sintret NdFeB har en termisk ekspansjonskoeffisient på ca. 8×10⁻⁶/°C, mens ca. 45# stål har ca. 45#C). I miljøer med lav temperatur trekker de to materialene seg forskjellig sammen, noe som kan øke monteringsgapet (for eksempel kan gapet øke med 0,05 mm ved kjøling fra 25 °C til -40 °C for en 200 mm diameter magnet-aksel). Hvis utstyret har strenge gapkrav (f.eks. presisjonsservomotorer som krever gap ≤0,1 mm), kan en gapkompensasjonsbeløp reserveres under designfasen (f.eks. redusere romtemperaturmontasjegapet fra 0,1 mm til 0,05 mm), eller matche materialer med mer lignende termiske ekspansjonskoeffisienter med titanakselekspansjonskoeffisienter (f.eks. ca. 9×10⁻⁶/°C) kan velges.

7.7 Hvordan finne ut om en ringmagnet har nådd en "mettet magnetisering"-tilstand?

Dette kan bestemmes ved å bruke "testmetoden for magnetisk ytelse" eller "metoden for bruk av utstyrseffekt": ① Testmetode for magnetisk ytelse: Bruk en materialtester for permanent magnet for å oppdage magnetens demagnetiseringskurve. Hvis "bøyepunktet" (dvs. punktet som tilsvarer HcB) til avmagnetiseringskurven er klart og BHmax når standardverdien for karakteren (f.eks. BHmax ≥43MGOe for N45-grad), anses magneten som mettet. Hvis avmagnetiseringskurven ikke har noe åpenbart infleksjonspunkt eller BHmax er mer enn 10 % lavere enn standardverdien (f.eks. BHmax for N45-graden er bare 38MGOe), er den umettet. I tillegg kan remanensen Br måles; hvis Br når mer enn 95 % av standardverdien for karakteren (f.eks. standard Br ≥1,35T for N45-kvalitet, målt Br ≥1,28T), kan den også bestemmes som mettet. ② Effektmetode for utstyrsdrift: Installer magneten i utstyret og sammenlign den nominelle ytelsen med den faktiske driftsytelsen. Hvis den faktiske utgangen (f.eks. motormoment, sensordeteksjonsavstand) når mer enn 95 % av nominell verdi og fungerer stabilt (ingen dreiemomentfluktuasjoner eller for store deteksjonsfeil), er magnetiseringen mettet. Hvis den faktiske utgangen er mer enn 10 % lavere enn den nominelle verdien (f.eks. motorens nominelle dreiemoment er 10N·m, men det faktiske dreiemomentet er bare 8.5N·m) og andre utstyrskomponentfeil (f.eks. spoleskade, mekanisk fastkjøring) er utelukket, er magneten sannsynligvis umettet og må magnetiseres på nytt (f.eks. må magnetiseres på nytt. øker fra 4000kA/m til 5000kA/m).

7.8 Hva er "magnetisk aldring"-fenomenet til ringmagneter? Hvordan bremse den magnetiske aldringshastigheten?

"Magnetisk aldring" refererer til den gradvise dempningen av magnetisk ytelse under langvarig bruk på grunn av miljøfaktorer (temperatur, fuktighet, vibrasjon), manifestert som årlige reduksjoner i BHmax og Br og små svingninger i HcB, typisk med en årlig dempningsrate på 1%-3% (under normale bruksforhold). Tiltak for å bremse magnetisk aldring er som følger: ① Kontroller driftstemperaturen: Unngå langvarig bruk i miljøer nær den maksimale driftstemperaturen (f.eks. for magneter av SH-grad med en maksimal driftstemperatur på 150 °C, anbefales det å kontrollere temperaturen under 130 °C). For hver 10°C reduksjon i temperatur kan den magnetiske aldringshastigheten reduseres med 20%-30%. For høytemperaturscenarier, optimaliser utstyrets varmeavledning (f.eks. legge til kjølevifter, bruk termisk ledende silikonfett) for å senke magnetens driftstemperatur. ② Styrk anti-korrosjonsbeskyttelsen: Inspiser regelmessig magnetoverflatebelegget; hvis det oppdages skade på belegget (f.eks. riper, avskalling), reparer det umiddelbart med epoksymaling (5-10 μm tykk) for å forhindre oksidasjon av underlaget. I fuktige miljøer, installer fuktsikre deksler (f.eks. akryldeksler med tørkemidler) rundt magnetene for å kontrollere miljøfuktigheten under 60 %. ③ Reduser vibrasjon og støt: For høyvibrasjonsutstyr (f.eks. anleggsmaskiners motorer), i tillegg til å legge til bufferputer mellom magneten og monteringsbasen, inspiser installasjonsfestene (f. I mellomtiden, unngå hyppige start-stopp-sykluser av utstyr (hyppige start-stopp forårsaker gjentatte magnetfeltendringer, akselererende magnetisk domeneforstyrrelse) og forleng enkeltoperasjonstiden (f.eks. kontroller antall daglige start-stopp til ≤10).

8. Valg og bruk av utstyr for testing av magnetisk ytelse: Sikre testnøyaktighet

Magnetisk ytelsestesting er et nøkkelledd for å kontrollere kvaliteten på ringsintrede NdFeB-magneter. Egnet utstyr må velges basert på testscenarioet (laboratorium, på stedet), og driftsprosedyrer må standardiseres. Spesifikke krav er som følger:

8.1 Typer kjernetestingsutstyr og tilpasningsscenarier

Utstyrstype	Testing av parametere	Nøyaktighetsområde	Tilpasningsscenarier	Driftspunkter	Vedlikeholdskrav
Permanent magnetmaterialtester (f.eks. modell NIM-2000)	BHmax, HcB, Br, Demagnetiseringskurve	±0,5 %	Laboratoriebatch omfattende testing	① Tilstandsprøver ved 25°C±2°C i 2 timer; ② Sentrer prøven under fastspenning for å unngå kurveforvrengning; ③ Kalibrer utstyret før testing (verifiser med standardprøver, feil ≤0,3%)	① Rengjør testspolen månedlig for å fjerne støv; ② Send for metrologisk kalibrering årlig og ta vare på kalibreringsrapporten; ③ Unngå bruk i miljøer med sterke magnetiske felt (f.eks. i nærheten av elektromagneter)
Bærbart Gaussmeter (f.eks. modell HT201)	Magnetisk overflatestyrke (B)	±1 %	Installasjons- og vedlikeholdstesting på stedet	① Oppretthold en avstand på 1 mm mellom sonden og magnetoverflaten (hver endring på 0,1 mm i avstand øker feilen med 2 %); ② Mål 3 ganger på samme testpunkt og ta gjennomsnittet; ③ Unngå sondekollisjoner med magneten (for å forhindre skade på sensoren)	① Kontroller batteristrømmen før hver bruk (lav strøm forårsaker forringelse av nøyaktigheten); ② Kalibrer sonden hver 6. måned; ③ Oppbevares i et tørt miljø (fuktighet ≤60%)
Fluksmåler (f.eks. modell WT10A)	Magnetisk fluks (Φ)	±0,3 %	Samlet magnetisk ytelsestesting av små magneter	① Sentrer prøven helt i testspolen (avvik forårsaker feil >5 %); ② Nullstill utstyret før testing (for å eliminere miljømagnetiske feltinterferens); ③ Sjekk spolen regelmessig for ledningsbrudd (brudd forårsaker ingen avlesning)	① Unngå bøying av spolen (for å forhindre viklingsskade); ② Kalibrer testnøyaktigheten årlig (verifiser med standard magnetiske fluksprøver); ③ Slå på månedlig når den ikke er i bruk på lang tid (for å forhindre fuktighet i spiralen)
3D magnetfelt måleinstrument	3D romlig magnetfeltfordeling, enhetlighet	±0,8 %	Magnetisk felttesting av høypresisjonsutstyr (f.eks. MR-gradientspoler)	① Still inn testnettet (f.eks. 5 mm×5 mm) for å dekke magnetens arbeidsområde; ② Utfør testing i et magnetisk skjermet rom for å unngå ekstern magnetfeltinterferens; ③ Analyser data med profesjonell programvare (for å beregne enhetsfeil)	① Sørg for at testplattformen er vannrett (tilt forårsaker romlig posisjonsfeil); ② Kalibrer sensoren hver 3. måned; ③ Oppdater programvareversjonen årlig (for å optimalisere databehandlingsalgoritmer)

8.2 Testprosedyrer og databehandlingsspesifikasjoner

Laboratorieomfattende testprosedyre: ① Prøveforberedelse: Velg tilfeldig 3 prøver fra hver batch, fjern urenheter på overflaten (f.eks. olje, jernspon), og mål dimensjoner med en skyvelære (for å bekrefte samsvar med testprøvekravene, f.eks. diameter 50-100 mm). ② Miljøkondisjonering: Plasser prøvene og utstyret i et miljø med temperatur 25°C±2°C og fuktighet ≤60 % i 2 timer. ③ Utstyrskalibrering: Kalibrer med standardprøver av tilsvarende kvalitet (f.eks. N45 standardprøve med BHmax=45±0,5MGOe) for å sikre utstyrsfeilen ≤0,5%. ④ Prøvetesting: Fest prøven på testplattformen, start utstyret for å teste BHmax, HcB og Br, og registrer hele avmagnetiseringskurven. ⑤ Databestemmelse: Sammenlign testdataene med produktstandarder (f.eks. N45-kvalitet krever BHmax≥43MGOe, HcB≥1100kA/m, Br≥1,35T). Hvis alle 3 prøvene er kvalifisert, er partiet fastslått å være kvalifisert; hvis 1 prøve er ukvalifisert, doble prøvestørrelsen for testing. Hvis feilene vedvarer, blir hele batchen avvist.

Rask testprosedyre på stedet: ① Klargjøring av verktøy: Ha med et bærbart gaussmeter, skyvelære og lofri klut. Kalibrer gaussmeteret før testing (bekreft med en standard magnetfeltkilde, f.eks. 100mT standard magnetfelt, feil ≤1%). ② Eksempelvalg: Velg tilfeldig minst 3 installerte eller skal installeres magneter på installasjonsstedet. ③ Overflaterengjøring: Tørk av magnetoverflaten med en lofri klut for å fjerne støv og olje. ④ Magnetisk feltmåling: Fest gaussmetersonden vertikalt til magnetens ytre overflate, velg 4 jevnt fordelte testpunkter rundt omkretsen (0°, 90°, 180°, 270°), og registrer magnetfeltstyrken ved hvert punkt. ⑤ Dataanalyse: Beregn gjennomsnittsverdien og avviket til de 4 poengene (avvik ≤5 % er kvalifisert). Hvis avviket er for stort, sjekk om magneten er ujevnt magnetisert eller feil installert.

Databehandlings- og arkiveringskrav: ① Dataregistrering: Testdata må inkludere testdato, utstyrsnummer, prøvenummer, miljøtemperatur og fuktighet, og fullstendige parameterverdier (f.eks. BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T), uten endringer tillatt. ② Rapportgenerering: Formelle testrapporter (inkludert testresultater, konklusjoner og kalibreringssertifikatnumre) må utstedes for laboratorietesting, mens testing på stedet krever utfylling av testposter (signert av testeren for bekreftelse). ③ Arkiveringsperiode: Testrapporter og registreringer må arkiveres i minst 3 år (5 år for bilindustrien og medisinsk industri) for å lette etterfølgende sporbarhet (f.eks. kundeklager, kvalitetsproblemanalyse).

8.3 Vanlige årsaker til testfeil og feilsøkingsmetoder

Utstyrsfeil: Hvis avviket mellom testdata og standardverdier overstiger 1 %, kan det være forårsaket av ukalibrert utstyr eller aldrende komponenter. Feilsøkingsmetoder: ① Re-kalibrer med standard prøver; hvis feilen fortsatt overstiger 1 % etter kalibrering, sjekk om testspolen er skadet (f.eks. viklingskortslutning) og bytt spolen om nødvendig. ② For utstyr brukt i mer enn 5 år, kontakt produsenten for omfattende vedlikehold (f.eks. utskifting av sensorer, oppgradering av hovedkort).

Miljøfeil: Eksterne magnetfelt, temperatur- og fuktighetssvingninger kan påvirke testresultatene. Feilsøkingsmetoder: ① Mål det omgivelsesmagnetiske feltet med en magnetfeltdetektor før testing (må være ≤0,01T); hvis det overskrider standarden, legg til et magnetisk skjold (f.eks. permalloyplate) rundt utstyret. ② Sett testingen på pause når temperatur- og fuktighetssvingninger overskrider grensene (f.eks. temperaturendring >5°C/t) og gjenoppta etter at omgivelsene har stabilisert seg. ③ Unngå å plassere metallgjenstander (f.eks. verktøy, mobiltelefoner) i nærheten av utstyret for å forhindre magnetfeltinterferens.

Driftsfeil: Prøveklemmingsavvik og feil sondeplassering kan forårsake dataforvrengning. Feilsøkingsmetoder: ① Bruk posisjoneringsfester for å sentrere prøven under fastspenning (avvik ≤0,5 mm) og unngå å berøre prøven under testing. ② Sørg for at gaussmetersonden er vinkelrett på magnetoverflaten (vippevinkel ≤5°) og hold sonden stabil under målingen (unngå risting). ③ Lær opp nye operatører (kun kvalifiserte operatører kan jobbe uavhengig) og standardiser driftsprosedyrer.

Som magnetiske kjernekomponenter i industrifeltet bestemmer ytelsen, produksjonsprosessene, valg og bruksstyring av ringsintrede NdFeB-magneter direkte driftseffektiviteten og levetiden til utstyret. Denne artikkelen dekker nøkkellenker gjennom hele livssyklusen fra definisjonsanalyse til testimplementering, med kjernemålet å gi "praktisk og brukbar" kunnskap for praktikere – enten det er raskt å matche applikasjonsscenarier gjennom parametertabeller, løse praktiske problemer via vanlige spørsmål, eller kontrollere kvaliteten gjennom teststandarder, er det endelige målet å hjelpe brukere med å unngå risiko, optimalisere kostnader og forbedre utstyrsytelsen.

I praktiske applikasjoner er det nødvendig å fleksibelt justere løsninger basert på industrikarakteristikker (f.eks. fokuserer bilindustrien på høytemperaturstabilitet og batchkonsistens, mens medisinsk industri legger vekt på korrosjonsmotstand og magnetfeltuniformitet). Samtidig styrke teknisk kommunikasjon med leverandører, gå fra «passive innkjøp» til «aktivt samarbeid» for i fellesskap å optimalisere produktparametere og prosesser. Bare på denne måten kan ytelsesfordelene til ringsintrede NdFeB-magneter utnyttes fullt ut, og gir støtte for utstyrsinnovasjon og industriell oppgradering.
