Sintrede NdFeB-magneter: Hvordan balansere magnetisk ytelse og stabilitet? Effekten av applikasjonsscenarier

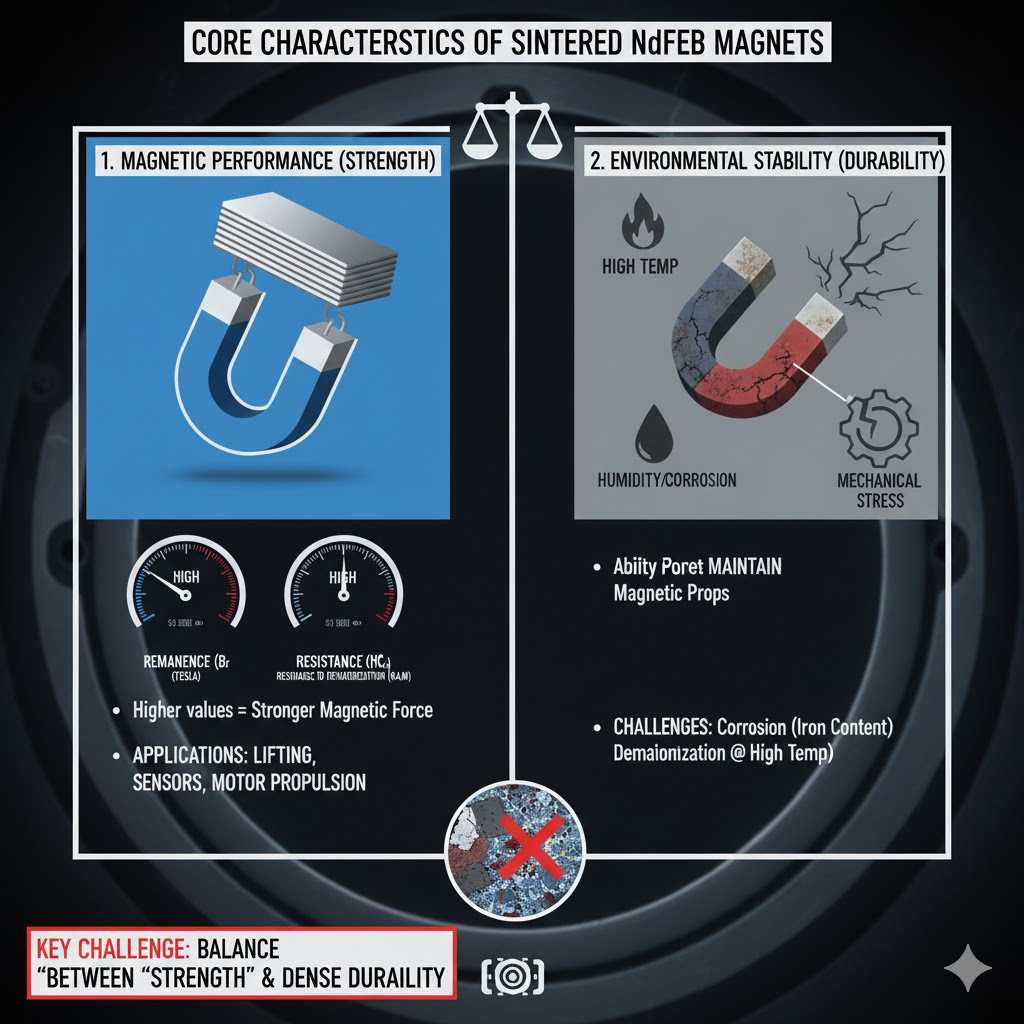

Hva er kjernetrekkene til sintrede NdFeB-magneter?

Sintrede NdFeB (Neodymium-Iron-Boron)-magneter er blant de sterkeste permanentmagnetene som er tilgjengelige, mye brukt i industrier som elektronikk, bil og fornybar energi. Deres "kjernetrekk" dreier seg om to motstridende, men kritiske egenskaper: magnetisk ytelse og miljøstabilitet. Magnetisk ytelse er definert av beregninger som remanens (Br, den maksimale magnetiske flukstettheten) og koersivitet (HcJ, motstanden mot demagnetisering) – høyere verdier betyr sterkere magnetisk kraft for oppgaver som løfting, sensoraktivering eller motorfremdrift. Stabilitet, derimot, refererer til magnetens evne til å beholde disse egenskapene under tøffe forhold: høye/lave temperaturer, fuktighet, korrosjon eller mekanisk stress. Tradisjonelle sintrede NdFeB-magneter er naturlig utsatt for korrosjon (på grunn av jerninnholdet) og kan miste magnetisme ved høye temperaturer, noe som gjør balansen mellom "styrke" og "holdbarhet" til en sentral utfordring for både produsenter og brukere.

Hvordan balansere magnetisk ytelse og stabilitet i sintrede NdFeB-magneter?

Å balansere disse to egenskapene krever tilsiktet materialteknikk, prosesseringsteknikker og beskyttende behandlinger – hver rettet mot spesifikke avveininger (f.eks. å øke tvangsevnen uten å redusere remanens). Nedenfor er fire kjernestrategier:

1. Optimalisering av legeringssammensetning

Basis-NdFeB-legeringen er modifisert ved å legge til "doperende elementer" for å forbedre stabiliteten uten å ofre magnetisk styrke. For eksempel:

• Tilsetning av dysprosium (Dy) eller terbium (Tb) øker koercitiviteten, noe som gjør magneten mer motstandsdyktig mot demagnetisering ved høye temperaturer (kritisk for bruk i biler eller industrielle motorer). Imidlertid kan overdreven Dy/Tb redusere remanensen litt – så ingeniører kontrollerer nøye konsentrasjonen deres (vanligvis 1–5 vekt%) for å finne en balanse.

• Tilsetning av kobolt (Co) forbedrer både temperaturstabilitet og mekanisk styrke, mens innholdet av neodym (Nd) justeres for å opprettholde høy remanens. For lavtemperaturapplikasjoner (f.eks. medisinsk utstyr i kjølelager) tilsettes små mengder gallium (Ga) for å forhindre sprøhet uten å svekke magnetisk kraft.

Denne "presisjonslegeringen" sikrer at magneten oppfyller ytelsesmålene (f.eks. Br ≥ 1,4 T) samtidig som den tåler den tiltenkte miljøbelastningen (f.eks. driftstemperaturer opp til 150 °C).

2. Sintringsprosesskontroll

Sintringsprosessen (oppvarming av komprimert NdFeB-pulver til høye temperaturer) påvirker både magnetisk ytelse og strukturell stabilitet direkte. Nøkkelparametere inkluderer:

• Sintringstemperatur: Høyere temperaturer (1 050–1 100 °C) fremmer tettere kornstrukturer, som øker remanensen ved å redusere luftspaltene i magneten. Imidlertid kan oversintring forårsake kornvekst, noe som svekker tvangsevnen. Ingeniører bruker presise temperaturramper (f.eks. 5 °C per minutt) og holdetider (2–4 timer) for å oppnå optimal tetthet (≥ 7,5 g/cm³) uten at det går på bekostning av stabiliteten.

• Avkjølingshastighet: Rask avkjøling (quenching) bevarer finkornstrukturer, som øker tvangsevnen, men kan introdusere indre spenninger som reduserer mekanisk stabilitet. Kontrollert kjøling (10–20°C per minutt) balanserer kornstørrelse og spenning, og sikrer at magneten er både sterk magnetisk og motstandsdyktig mot sprekker.



3. Beskyttende belegg for korrosjonsbestandighet

Sintret NdFeBs jerninnhold gjør det sårbart for rust i fuktige eller korrosive miljøer (f.eks. marin elektronikk eller utendørs sensorer) – rust forringer ikke bare strukturell stabilitet, men forstyrrer også magnetisk fluks. Beskyttende belegg løser dette uten å påvirke magnetisk ytelse:

• Nikkel-kobber-nikkel (Ni-Cu-Ni) plettering: Et vanlig valg for generell bruk, det danner en tett, ripebestandig barriere mot fuktighet. Det tynne belegget (10–20 μm) har minimal innvirkning på magnetisk fluks (mindre enn 2 % reduksjon i Br).

• Epoksy- eller PTFE-belegg: Brukt i miljøer med høy korrosjon (f.eks. kjemisk prosessutstyr), disse organiske beleggene er tykkere (10–20 μm), men lette. De er sammenkoblet med en forbehandling (f.eks. sinkfosfat) for å forbedre vedheft, og sikre langsiktig stabilitet uten å blokkere magnetisk kraft.

• Aluminiumsbelegg: Ideell for høytemperaturapplikasjoner (opptil 200°C), aluminium danner et selvhelbredende oksidlag som forhindrer korrosjon, selv om det er riper. Den brukes ofte i underkapslingskomponenter til biler hvor både varme og fuktighet er tilstede.



4. Varmebehandling etter sintring

Post-sintringsgløding (oppvarming av magneten til lavere temperaturer etter sintring) foredler den magnetiske domenestrukturen, og optimerer både ytelse og stabilitet:

• Aldringsbehandling: Oppvarming til 450–500 °C i 1–2 timer utfeller fine sekundære faser (f.eks. Nd-rike områder) som fester magnetiske domener, og øker koersiviteten uten å redusere remanens. Dette er kritisk for magneter som brukes i høystressapplikasjoner (f.eks. vindturbingeneratorer).

• Avspenningsgløding: Oppvarming ved lavere temperatur (200–300 °C) reduserer indre spenninger fra sintring, forbedrer mekanisk stabilitet (f.eks. motstand mot vibrasjoner i elektriske kjøretøymotorer) uten å endre magnetiske egenskaper.



Påvirker applikasjonsscenarioet direkte valg av sintrede NdFeB-magneter?

Ja – applikasjonsscenarier dikterer hvilken egenskap (magnetisk ytelse eller stabilitet) som prioriteres, samt spesifikke krav til størrelse, form og belegg. Nedenfor er tre vanlige scenarier og hvordan de styrer valg:

1. Høytemperaturscenarier (f.eks. bilmotorer, industrielle varmeovner)

I applikasjoner der driftstemperaturer overstiger 120 °C (f.eks. trekkraftmotorer for elektriske kjøretøy eller motormonterte sensorer), er stabilitet (temperaturmotstand) prioritert fremfor maksimal remanens. Viktige utvalgskriterier inkluderer:

• Høy koersivitetsgrad: Magneter med HcJ ≥ 1500 kA/m (f.eks. N48SH eller N52UH karakterer) for å motstå avmagnetisering ved 150–200°C.

• Legering med Dy/Tb-tilsetning: Sikrer temperaturstabilitet, selv om remanensen er litt lavere (f.eks. Br = 1,35 T vs. 1,45 T for standardkvaliteter).

• Varmebestandige belegg: Aluminium eller høytemperatur epoksybelegg for å forhindre oksidasjon ved høye temperaturer.

For eksempel krever en motor i et hybridkjøretøy en magnet som opprettholder 90 % av koerciviteten ved 180 °C – så en Dy-dopet, Ni-Cu-Ni-belagt N50UH-kvalitet velges fremfor en høyere remanens, men mindre stabil N55-kvalitet.

2. Scenarier med høy magnetisk kraft (f.eks. magnetiske separatorer, høyttalere)

I applikasjoner der maksimal magnetisk styrke er kritisk (f.eks. skille jernspon fra industriavfall eller drive høykvalitetshøyttalere), er magnetisk ytelse (remanens) prioritert, med stabilitet skreddersydd for miljøet:

• Høye remanensgrader: Magneter med Br ≥ 1,4 T (f.eks. N52- eller N55-grader) for å generere sterke magnetiske felt.

• Minimal Dy/Tb-tilsetning: Reduserer koersiviteten litt, men bevarer remanens – akseptabelt hvis applikasjonen brukes ved romtemperatur (20–40°C).

• Grunnleggende korrosjonsbeskyttelse: Ni-Cu-Ni-belegg for innendørs bruk (f.eks. høyttalere) eller epoksybelegg for mild fuktighet (f.eks. innendørs separatorer).

En magnetisk separator i et resirkuleringsanlegg bruker for eksempel N55-magneter for å maksimere jernfangst, med et tynt Ni-Cu-Ni-belegg for å motstå støv og sporadisk fuktighet – temperaturstabilitet er mindre kritisk her, siden anlegget opererer ved 25 °C.

3. Etsende/fuktige scenarier (f.eks. marine sensorer, medisinske enheter)

I miljøer med høy fuktighet, salt eller kjemikalier (f.eks. undervannsnavigasjonssensorer eller medisinsk utstyr i sterile rom), er korrosjonsstabilitet ikke omsettelig, med magnetisk ytelse justert for å matche:

• Høykorrosjonsbelegg: Tykk epoksy (10–20 μm) eller PTFE-belegg, ofte med sinkunderlag for marin bruk.

• Legeringsmotstand: Kobolt-tilsatte legeringer for å forbedre mekanisk stabilitet under fuktige forhold, og forhindrer sprekker fra fuktighetsabsorpsjon.

• Moderat magnetiske karakterer: Balansert Br (1,3–1,4 T) og HcJ (1200–1400 kA/m) for å sikre at ytelsen ikke kompromitteres av beleggtykkelsen.

En marin dybdesensor, for eksempel, bruker en epoksybelagt N45SH-kvalitetsmagnet – belegget beskytter mot saltvannskorrosjon, mens SH-kvaliteten sikrer stabilitet i vanntemperaturer fra 0–60°C.

Klikk for å besøke våre produkter: sintrede NdFeB-magneter

Hvilke feil er vanlige når man balanserer ytelse og stabilitet?

Selv med klare strategier kan to vanlige feil undergrave balansen mellom sintrede NdFeB-magneter :

1. Overoptimalisering av en eiendom på bekostning av den andre

Noen brukere prioriterer maksimal remanens (f.eks. å velge N55-klasse) for høytemperaturapplikasjoner, bare for å oppdage at magneten avmagnetiserer raskt. Omvendt kan overtilsetning av Dy for å øke tvangsevnen gjøre magneten for sprø for vibrasjonsutsatt bruk (f.eks. elektroverktøy). Løsningen er å definere "kritiske grenser" først: for eksempel "må tåle 120°C og 500 timers fuktighet" før du velger en karakter.

2. Ignorer belegg-magnetisk interaksjon

Tykke belegg (f.eks. >20 μm epoksy) kan blokkere magnetisk fluks, og redusere effektiv remanens med 5–10 %. Brukere velger noen ganger tunge belegg for korrosjonsbeskyttelse uten å justere magnetkvaliteten – for eksempel ved å bruke en N42-kvalitet med et tykt belegg når en N45-kvalitet med et tynnere belegg ville gi bedre nettoytelse. Ingeniører beregner "effektiv magnetisk fluks" (som tar hensyn til beleggtykkelse) for å unngå dette.

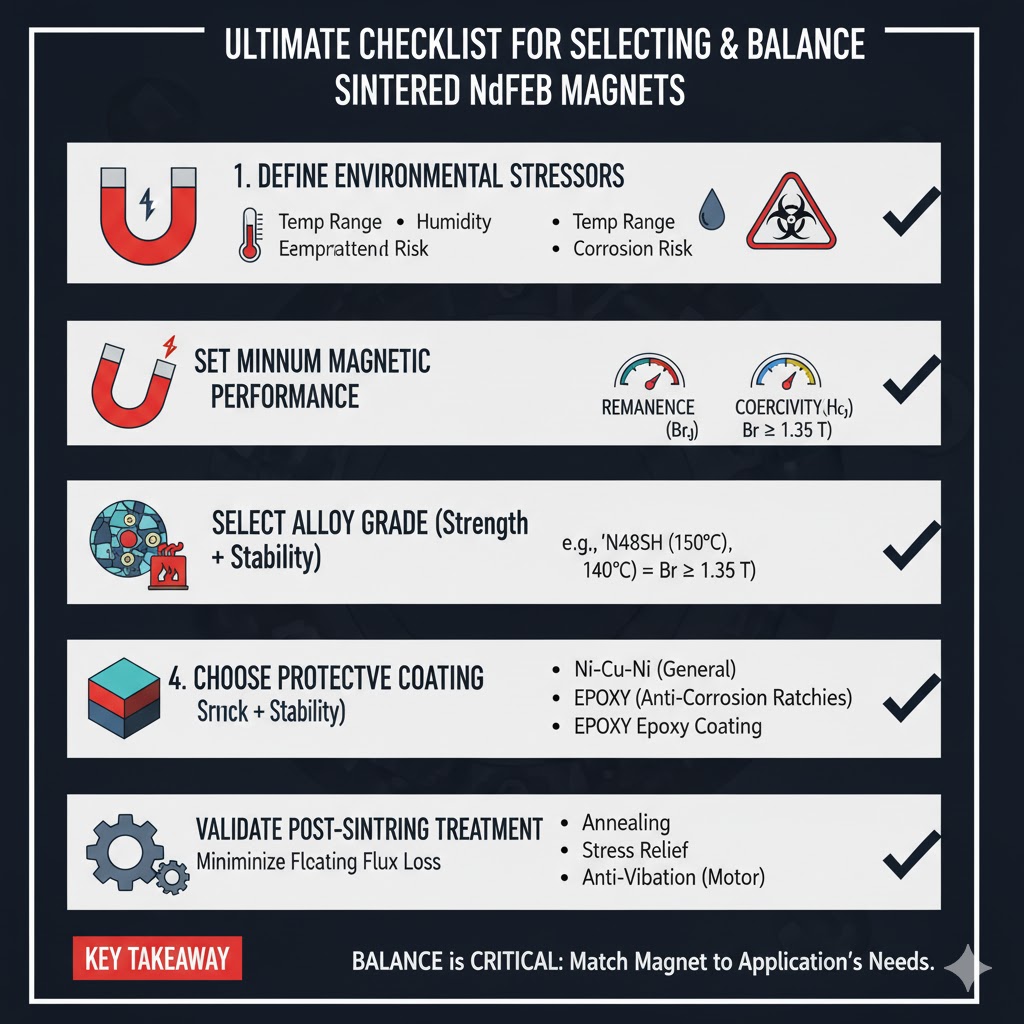

Hva er den endelige sjekklisten for balansering og valg av sintrede NdFeB-magneter?

For å sikre at magneten balanserer ytelse og stabilitet for den tiltenkte bruken, følg denne fem-trinns sjekklisten:

1. Definer applikasjonens kritiske miljøbelastning (temperaturområde, fuktighet, korrosjonsrisiko).

2. Sett minimumsmål for magnetisk ytelse (remanens, tvangsevne) basert på funksjonelle behov (f.eks. "må løfte 50 kg" = Br ≥ 1,35 T).

3. Velg en legeringskvalitet som oppfyller både stabilitets- og ytelsesmål (f.eks. N48SH for 150 °C bruk med Br ≥ 1,4 T).

4. Velg et beskyttende belegg som er kompatibelt med miljøet og med minimalt flukstap (f.eks. Ni-Cu-Ni for generell bruk, epoksy for korrosjon).

5. Kontroller at behandlinger etter sintring (gløding, stressavlastning) stemmer overens med mekaniske behov (f.eks. vibrasjonsmotstand for motorer).

Ved å jorde utvalget i applikasjonens unike krav, unngår brukere overprosjektering eller underytende magneter – og sikrer at sintret NdFeB leverer både styrken og holdbarheten som kreves.
