Hva gjør høyttalermagneter? En komplett guide til typer, ytelse og utvalg

Høyttalermagneter er kjernekomponentene for energikonvertering som transformerer elektriske signaler til fysiske lydbølger. Uten en magnet kan ikke en høyttalerdriver flytte luft, og det produseres ingen lyd. Magnetens type, størrelse og materiale bestemmer direkte en høyttalers effektivitet, frekvensrespons, forvrengningsnivåer og termiske stabilitet. Enten du er en lydtekniker som spesifiserer drivere for et profesjonelt høyttalerkabinett, en forbruker som vurderer hodetelefoner, eller en produktdesigner som velger komponenter for en bærbar Bluetooth-enhet, er det grunnleggende å forstå høyttalermagneter for å oppnå den akustiske ytelsen du trenger.

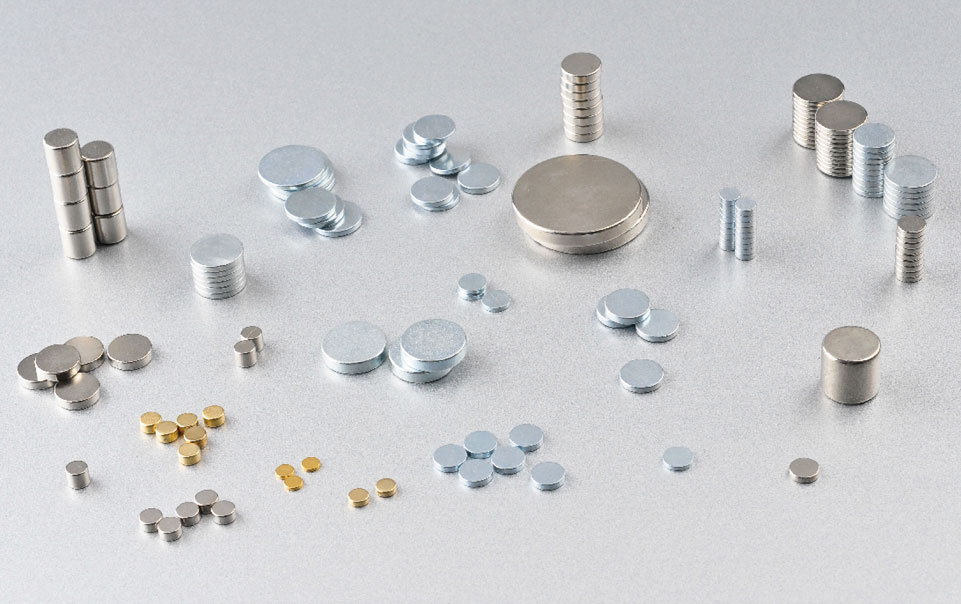

Klikk for å besøke våre produkter: Sintret NdFeB-magnet

1. Hvordan høyttalermagneter fungerer

Høyttalermagneter fungerer ved å skape et statisk magnetfelt der en talespole som bærer en veksellydstrøm genererer en svingende kraft, som driver kjeglen eller membranen til å reprodusere lyd. Dette driftsprinsippet - kjent som det elektrodynamiske eller bevegelige spoleprinsippet - ble først kommersialisert i 1925 og er fortsatt den dominerende høyttalerteknologien i dag.

Den grunnleggende hendelsesforløpet i hver dynamisk høyttaler er:

• En lydforsterker leverer et vekslende elektrisk signal til talespolen, en sylindrisk spole av ledning viklet rundt en tidligere.
• Talespolen sitter inne i et smalt gap i den magnetiske kretsen, nøyaktig plassert i området med høyeste magnetiske flukstetthet (målt i Tesla eller Gauss).
• I følge Flemings venstrehåndsregel produserer samspillet mellom strømmen i spolen og magnetfeltet en kraft langs høyttalerens akse - Lorentz-kraften.
• Når lydsignalet veksler i polaritet og amplitude, beveger spolen og den vedlagte kjeglen seg frem og tilbake, og komprimerer og gjør luften rundt for å produsere lydtrykkbølger.

Den permanente magnetens rolle er å opprettholde et sterkt, stabilt og jevnt felt i talespolegapet. Et sterkere felt betyr mer kraft per strømenhet, noe som oversetter direkte til høyere følsomhet (målt i dB SPL per 1 watt ved 1 meter). Et typisk høykvalitets neodym høyttalermagnetsystem oppnår en gap-flukstetthet på 1,2 til 2,0 Tesla , sammenlignet med 0,8–1,2 Tesla for et konvensjonelt ferrittsystem av lignende fysisk størrelse.

2. Hvilke typer høyttalermagneter er tilgjengelige?

Det er fire primære høyttalermagnetmaterialer i kommersiell bruk: ferritt (keramikk), neodym (NdFeB), alnico og samariumkobolt (SmCo). Hver har distinkte magnetiske, termiske og økonomiske egenskaper som gjør den egnet for forskjellige høyttalerdesigner og markedssegmenter.

2.1 Ferritt (keramiske) høyttalermagneter

Ferrittmagneter er den mest brukte høyttalermagnettypen globalt, og står for anslagsvis 60–65 % av alle høyttalerdrivere produsert etter volum. Laget av strontium- eller bariumferritt, er disse magnetene sprø, tunge og produserer moderat flukstetthet (0,35–0,43 Tesla-remanens), men deres ekstremt lave pris – vanligvis mindre enn en femtedel av prisen på tilsvarende neodymmagneter – gjør dem til standardvalget for lyd-, bil- og forbrukerelektronikkhøyttalere der vekten ikke er en kritisk begrensning.

• Remanens (Br): 0,35–0,43 T
• Koersivitet (Hcj): 150–280 kA/m
• Maksimal driftstemperatur: 250 °C
• Relativ kostnadsindeks: 1x (grunnlinje)
• Korrosjonsbestandighet: Utmerket (ingen belegg nødvendig)

2.2 Neodym (NdFeB) høyttalermagneter

Neodym-høyttalermagneter leverer den høyeste energitettheten av ethvert permanentmagnetmateriale, og muliggjør dramatisk mindre og lettere høyttalerdesign med tilsvarende eller overlegen akustisk utgang. En NdFeB-magnet kan produsere samme talespole gap-fluks som en ferrittmagnet med omtrent en femtedel av vekten og en tredjedel av volumet. Denne egenskapen har gjort neodym til det dominerende valget for profesjonelle lyddrivere, hodetelefoner, øretelefoner, bærbare høyttalere og alle applikasjoner der vekt eller størrelse er begrenset.

• Remanens (Br): 1,0–1,45 T (avhengig av karakter)
• Koercivitet (Hcj): 875–2.400 kA/m
• Maksimal driftstemperatur: 80–200 °C (avhengig av karakter; standard N35 til N52, og høytemperaturkvaliteter SH, UH, EH, AH)
• Relativ kostnadsindeks: 5–10x ferritt
• Korrosjonsbestandighet: Dårlig uten belegg; typisk Ni-Cu-Ni eller epoksybelagt

En kritisk begrensning for neodym-høyttalermagneter er temperaturfølsomhet: deres koercitivitet faller betydelig over 80 °C, og vedvarende høyeffektdrift kan forårsake irreversibel demagnetisering i standardkvaliteter. Høytemperatur neodymkvaliteter (SH, UH, EH) inneholder dysprosium- eller terbiumtilsetninger for å utvide termisk stabilitet til 150–200 °C, men mot ekstra kostnad.

2.3 Alnico høyttalermagneter

Alnico (aluminium-nikkel-kobolt) høyttalermagneter er verdsatt i lydmiljøet for deres særegne soniske karakter, spesielt i gitarhøyttalere og vintage hi-fi-drivere, selv om de i stor grad har blitt fortrengt av ferritt og neodym i moderne produksjon. Alnico-magneter har en relativt lav koersivitet, noe som betyr at de delvis kan avmagnetiseres av sterke ytre felt eller av høyttalerens eget stemmespolefelt under høyeffektsdrift - et fenomen kjent som "fluksmodulasjon." Mange audiofile hevder at denne egenskapen bidrar til en varm, komprimert lydkvalitet som er musikalsk behagelig, spesielt i gitarforsterkerapplikasjoner.

• Remanens (Br): 0,7–1,35 T
• Koercivitet (Hcj): 50–160 kA/m (veldig lav)
• Maksimal driftstemperatur: 450–540 °C
• Relativ kostnadsindeks: 3–6x ferritt
• Korrosjonsbestandighet: Utmerket

2.4 Samarium kobolt (SmCo) høyttalermagneter

Samarium kobolthøyttalermagneter tilbyr den beste kombinasjonen av høy magnetisk energi, temperaturstabilitet og korrosjonsmotstand av enhver magnettype, men til en kostnadspremie som begrenser bruken til spesialiserte profesjonelle og militære lydapplikasjoner. SmCo-magneter opprettholder sine magnetiske egenskaper opp til 300–350 °C og er i seg selv korrosjonsbestandige uten overflatebelegg, noe som gjør dem til valget for høyttalere som brukes i ekstreme miljøer som marine akustiske systemer, romfartsintercom-drivere og profesjonelle monitorer med høy effekt som opererer under varme sceneforhold.

• Remanens (Br): 0,85–1,15 T
• Koercivitet (Hcj): 1200–3200 kA/m
• Maksimal driftstemperatur: 300–350 °C
• Relativ kostnadsindeks: 15–25x ferritt
• Korrosjonsbestandighet: Utmerket (ingen belegg nødvendig)

3. Hvilket høyttalermagnetmateriale fungerer best?

Ingen enkelt høyttalermagnetmateriale er universelt best – ytelsesledelse avhenger av de spesifikke kriteriene som prioriteres. Neodym fører til energitetthet og vekteffektivitet; ferritt fører til kostnader og termisk pålitelighet; alnico leder på vintage sonisk karakter; samarium kobolt fører til ekstrem holdbarhet i miljøet. Tabellen nedenfor gir en side-ved-side-sammenligning av alle fire materialene på tvers av parameterne som er mest relevante for høyttalerdesign.

Tabell 1: Side-ved-side-sammenligning av de fire viktigste høyttalermagnetmaterialene på tvers av energitetthet, termisk ytelse, korrosjonsmotstand, kostnader og typisk lydapplikasjon.

4. Hvorfor magnetstørrelse og -styrke betyr noe for lydkvaliteten

En sterkere høyttalermagnet øker direkte følsomheten, reduserer forvrengning ved høy effekt og forbedrer basstransientkontroll – alle målbare, hørbare forbedringer i høyttalerytelsen. Forholdet mellom magnetytelse og akustisk utgang styres av Bl-produktet (produktet av magnetisk flukstetthet B i Tesla og lengden på talespoleledningen l i magnetfeltet, i meter). En høyere Bl betyr mer kraft per ampere, som oversettes til:

• Høyere følsomhet: En høyttaler med Bl = 12 T·m vil produsere omtrent 3 dB mer utgang enn en med Bl = 6 T·m ved samme inngangseffekt, alt annet likt. Rent praktisk betyr 3 dB samme oppfattede lydstyrke med halvparten av forsterkereffekten.
• Lavere harmonisk forvrengning: En sterkere magnet holder talespolen mer fast kontrollert innenfor den lineære delen av dens bevegelse, og reduserer den ikke-lineære ekskursjonen som genererer harmonisk forvrengning. Profesjonelle basshøyttalere rettet mot THD under 0,5 % ved nominell effekt krever vanligvis Bl-verdier på 15–22 T·m.
• Bedre forbigående respons: Magnetens elektromagnetiske demping (målt ved Q-faktoren, nærmere bestemt Qes) styrer hvor raskt kjeglen slutter å bevege seg etter en forbigående impuls. Høyere Bl reduserer Qes, som strammer bassen og forbedrer gjengivelsen av perkussive, raskt angrepslyder.
• Forbedret krafthåndtering: Et sterkere magnetfelt lar mer strøm flyte gjennom stemmespolen før fluksmetning oppstår, noe som øker høyttalerens termiske og mekaniske effektgrenser.

4.1 Magnetisk krets- og gapdesign

Magneten alene bestemmer ikke gap-flukstettheten - utformingen av hele den magnetiske kretsen (polplate, topplate og gapgeometri) er like viktig. Høyttalerprodusenter bruker finite element analyse (FEA) magnetisk simuleringsprogramvare for å optimalisere kretsgeometrien, og sikrer at maksimal fluks kanaliseres inn i talespolegapet med minimal lekkasje inn i omkringliggende strukturer. En godt utformet ferrittmagnetisk krets kan utkonkurrere et dårlig designet neodymsystem, noe som understreker viktigheten av total systemdesign fremfor valg av magnetmateriale alene.

Ventilerte polstykker (et sentralt hull gjennom polstykket og magneten) brukes i moderne høyeffektsdrivere for å redusere luftkompresjonen bak talespolen og for å senke den termiske motstanden til den magnetiske enheten. Denne designfunksjonen, kombinert med kobberkortslutningsringer (Faraday-ringer) plassert i gapet, reduserer ytterligere induktans-ulinearitet og intermodulasjonsforvrengning i øvre mellomtone- og diskantfrekvenser.

5. Hvordan høyttalermagneter brukes på tvers av forskjellige applikasjoner

Valg av høyttalermagnet varierer betydelig etter applikasjonskategori, drevet av de forskjellige prioriteringene av vekt, kostnad, kraft og miljøforhold i hvert markedssegment.

5.1 Consumer Home Audio-høyttalere

Ferrittmagneter dominerer hjemmelydhøyttalere, mellomtonedrivere og de fleste designene for bokhyller og gulvstående høyttalere. En typisk 6,5-tommers (165 mm) basshøyttaler for hjemmebruk bruker en ferrittmagnet som veier 450–800 gram. Magnetvekten er ikke et problem i et stasjonært gulvskap, og ferrittens kostnadsfordel er betydelig ved produksjonsvolumer på hundretusenvis av enheter per år.

5.2 Profesjonelle og studiohøyttalere

Profesjonelle studiomonitorer og PA-systemdrivere bruker i økende grad neodym-høyttalermagneter, spesielt i diskanthøyttalere og høyeffekts mellomtonekompresjonsdrivere. En neodym-utstyrt 15-tommers profesjonell basshøyttaler kan veie så lite som 6 kg sammenlignet med 11–13 kg for en tilsvarende ferrittmodell – en vektreduksjon som er enormt viktig for turingeniører som laster utstyrstrucker og rigger line-arrays.

5.3 Hodetelefoner og øreklokker

Så godt som alle moderne dynamiske hodetelefondrivere bruker neodym-høyttalermagneter. Den miniatyriserte talespole gap-geometrien i en 40 mm hodetelefondriver krever høyest mulig flukstetthet for å oppnå tilstrekkelig følsomhet (typisk 95–110 dB SPL/mW). Den totale neodymmagneten som brukes i en førsteklasses hodetelefondriver veier bare 2–5 gram, men genererer likevel en gap-flukstetthet på 1,5 T eller høyere.

Balanserte armaturtransdusere – brukt i øreklokker og høreapparater – er også avhengige av presise neodymmagneter, men i en fundamentalt forskjellig operasjonsgeometri der ankeret bøyer seg innenfor magnetfeltet i stedet for en spole som translateres lineært.

5.4 Bilhøyttalere

Bilhøyttalere brukte historisk sett nesten utelukkende ferrittmagneter, men overgangen til elektriske kjøretøy har økt bruken av neodym-høyttalermagneter i førsteklasses OEM-lydsystemer. Vektreduksjon er en målbar bidragsyter til rekkevidde for elektriske kjøretøy, og å erstatte ferrittdørhøyttalere med neodymekvivalenter i et komplett kjøretøysystem med 12 høyttalere kan redusere totalvekten av lydsystemet med 3–5 kg – et lite, men kvantifiserbart bidrag til effektiviteten.

5.5 Bærbare og trådløse høyttalere

Bærbare Bluetooth-høyttalere og lydplanker er jevnt avhengige av neodym-høyttalermagneter. Den akustiske utfordringen i disse enhetene er å oppnå meningsfull bassforlengelse og utgang fra drivere med diametre på 40–90 mm i et kabinettvolum målt i titalls kubikkcentimeter. Bare neodyms eksepsjonelle energitetthet gjør det mulig å oppnå Bl-produktene som er nødvendige for brukbar følsomhet i slike begrensede fysiske formater.

5.6 Gitarforsterkerhøyttalere

Gitarhøyttalere representerer en av de få gjenværende høyvolumsapplikasjonene der alnico høyttalermagneter beholder betydelige markedsandeler sammen med ferritt. Alnico-utstyrte gitarhøyttalere er assosiert med en sag- og komprimeringsadferd ved høye drivnivåer som mange gitarister beskriver som "touch-responsive" - ​​magneten demagnetiserer delvis under høy stemmespolestrøm, reduserer fluks og skaper en naturlig dynamisk komprimering som mange anser som musikalsk uttrykksfull. Ferrittgitarhøyttalere har derimot en tendens til å forbli mer dynamisk konsistente og effektive.

Tabell 2: Valg av høyttalermagnettype etter applikasjonskategori, som viser det dominerende magnetmaterialet, begrunnelsen for primærvalg og typisk driverstørrelsesområde for hvert markedssegment.

6. Hvordan velge riktig høyttalermagnet for designet ditt

Å velge den optimale høyttalermagneten krever en systematisk evaluering av fem designparametere: mål Bl-produkt, driftstemperaturområde, fysisk konvolutt, regulatorisk miljø og budsjett.

Trinn 1 — Definer mål Bl-produktet

Bruk Thiele-Small parametermodellering for å etablere minimum Bl som kreves for følsomhet, effekthåndtering og frekvensresponsmål. Entry-level forbrukerhøyttalere er typisk målrettet Bl på 6–9 T·m; yrkessjåfører mål 12–22 T·m. Den magnetiske kretssimuleringen bør da bestemme magnetgeometrien som er nødvendig for å oppnå denne Bl innenfor den tilgjengelige fysiske konvolutten.

Trinn 2 — Bekreft det termiske budsjettet

Driftstemperaturen for talespolen i en driver med høy effekt kan overstige 200 °C under vedvarende bruk. Standard neodymkvaliteter (N35–N52) vil lide av irreversibel demagnetisering over 80 °C; spesifiser alltid høytemperaturkvaliteter (SH minimum for profesjonelle sjåfører, UH eller EH for høyeffekt subwoofere). Ferritt og alnico har iboende høyere termisk stabilitet og er sikrere valg når den termiske utformingen av driveren ikke kan valideres strengt.

Trinn 3 — Evaluer den fysiske konvolutten

Hvis høyttalerens ytre diameter eller totale dybde er begrenset – som i dørpaneler til biler, bærbare enheter eller slanke lydplanker – er neodym det eneste praktiske valget. Ferrittmagneter som opptar samme fysiske volum som en neodymekvivalent vil gi omtrent en åttendedel av den magnetiske energien, noe som gjør tilstrekkelig følsomhet uoppnåelig.

Trinn 4 — Vurder forsyningskjeden og regulatoriske risikoer

Neodym er et sjeldent jordartselement, og omtrent 60–70 % av den globale neodymproduksjonen kommer fra ett enkelt land, noe som skaper risiko for konsentrasjon i forsyningskjeden. Høytvolumsprodusenter som kjøper neodym-høyttalermagneter bør opprettholde multi-leverandørkvalifisering og overvåke utviklingen i handelspolitikken. Ferrittmagneter har en globalt diversifisert forsyningsbase og betydelig lavere geopolitisk risiko.

Trinn 5 — Prototype og mål

Når en magnetspesifikasjon er valgt, bør prototypedrivere måles mot det komplette Thiele-Small parametersettet ved hjelp av et laser-dopplervibrometer eller impedansanalysator. Nøkkelmålte parametere å validere inkluderer Bl, Qes, Qts, resonansfrekvens (Fs) og talespoleinduktans (Le) ved flere drivnivåer, som bekrefter linearitet over det tiltenkte driftsområdet.

7. Vanlige spørsmål: Vanlige spørsmål om høyttalermagneter

Konklusjon: Å velge riktig høyttalermagnet er en teknisk beslutning

Høyttalermagneter er ikke utskiftbare varer - valget av magnettype, karakter og kretsgeometri er en kjerneteknisk beslutning som direkte definerer hva en høyttaler kan og ikke kan gjøre. Ferritt er fortsatt det rasjonelle valget for kostnadssensitive, stasjonære applikasjoner der vekt ikke er en begrensning. Neodym er essensielt der krav til størrelse, vekt eller toppfølsomhet overstiger det ferritt kan levere. Alnico tjener en spesifikk og verdsatt nisje innen instrumentforsterkning. Samarium kobolt dekker de krevende termiske og korrosjonskravene til spesialiserte profesjonelle og forsvarsapplikasjoner.

Det globale høyttalermagnetmarkedet gjenspeiler dette mangfoldet: etterspørselen etter neodymmagneter for lydapplikasjoner ble estimert til ca 18 000 tonn per år i 2024 og vokser med omtrent 6 % årlig, drevet av utvidelsen av trådløs lyd, elektriske kjøretøy og profesjonell livelyd. Ferritthøyttalermagnetproduksjonen er fortsatt langt større i enhetsvolum, men vokser saktere ettersom neodym trenger inn i flere markedssegmenter.

For ingeniører og spesifikasjoner er den praktiske takeawayen konsekvent: ta utgangspunkt i dine akustiske og fysiske krav, bruk magnetisk kretssimulering for å utlede gapet flukstetthetsmålet, og velg magnetmaterialet som oppfyller dette målet innenfor kostnads-, temperatur- og vektkonvolutten. Den beste høyttalermagneten er ikke den sterkeste eller dyreste – den er den som er riktig tilpasset det totale systemdesignet.
