Hva er en neodymmagnetmotor og hvordan fungerer den

A neodymmagnetmotor er en høyeffektiv synkronmotor med permanent magnet (PMSM) eller børsteløs DC-motor (BLDC) som bruker kraftige neodym-jern-bor (NdFeB) magneter med sjeldne jordarter innebygd i eller montert på rotoren for å generere det magnetiske feltet som kreves for rotasjon. I motsetning til tradisjonelle induksjonsmotorer som bruker elektrisk energi for å skape et magnetfelt i rotoren, en neodymmagnetmotor henter sin rotorfluks fra permanente magneter med et energiprodukt som når 50 megagauss-oersteds (MGOe) eller høyere , eliminerer rotorens kobbertap fullstendig og muliggjør effektivitetsnivåer som rutinemessig overstiger 95 %. I følge International Energy Agency (IEA) står elektriske motordrevne systemer for ca 45 % av det globale strømforbruket , og det pågående skiftet fra induksjonsmotorer til neodymbaserte permanentmagnetdesigner i elektriske kjøretøy, industriell automasjon og HVAC-systemer representerer en av de mest virkningsfulle energisparende overgangene på gang i den globale økonomien.

Utforsk viktige anvendelser av magnetiske materialer

Hva er en neodymmagnetmotor og hvordan fungerer den?

En neodymmagnetmotor er en elektrisk motor der rotorens magnetfelt produseres av sintrede neodym-jern-bor permanentmagneter i stedet for av elektromagneter, og rotasjon oppnås ved elektronisk kommutering av statorviklingene for å skape et roterende elektromagnetisk felt som rotoren følger i presis synkronisme. Det grunnleggende driftsprinsippet innebærer samspillet mellom det roterende magnetiske feltet generert av statorspolene og de faste magnetiske polene innebygd i rotoren. Neodymmagneter er valgt fordi de har den høyeste magnetiske remanensen (Br) og koercitiviteten (Hc) av ethvert kommersielt tilgjengelig permanentmagnetmateriale. En typisk neodymmagnet av N52-grad har en remanens på ca 1,44 til 1,48 tesla og en iboende tvangsevne som overskrider 11.000 oersted . Når disse magnetene er anordnet i en Halbach-array eller en konvensjonell overflatemontert konfigurasjon på rotoren, produserer de en intens, stabil magnetisk fluks som samhandler med statorens vekslende poler. Motorkontrolleren, som mottar posisjonstilbakemelding fra Hall-effektsensorer eller en resolver, gir energi til statorfasene i en nøye tidsbestemt sekvens som opprettholder en optimal dreiemomentvinkel mellom stator- og rotorfeltene. Fordi rotormagnetene produserer sin egen fluks, trenger ingen magnetiseringsstrøm tilføres rotoren, og de eneste tapene oppstår i statorviklingene, de magnetiske stållamineringene og lagrene. Dette elegante driftsprinsippet er det som muliggjør en neodymmagnetmotor å levere mer mekanisk kraft per enhet elektrisk inngang enn noen annen kommersielt levedyktig motortopologi.

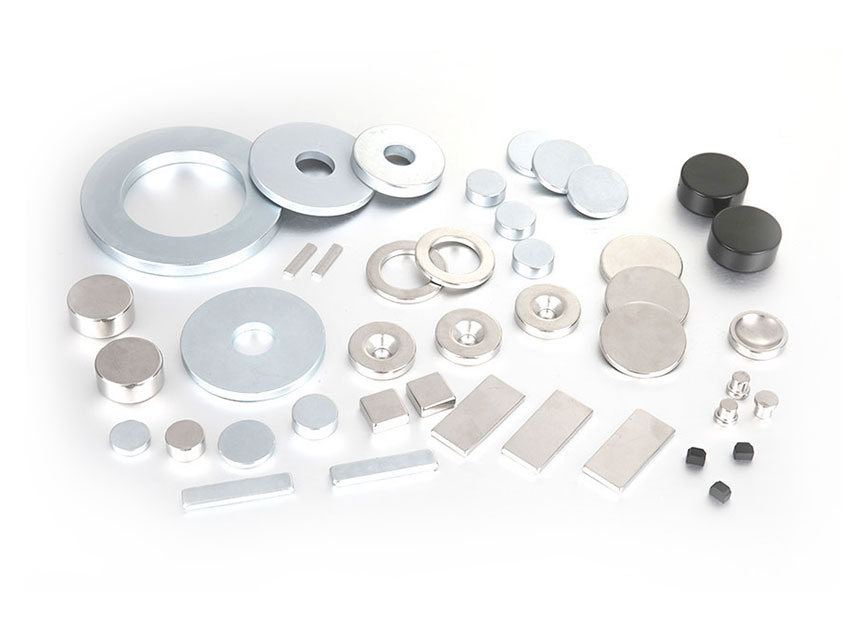

Materialvitenskapen bak permanente neodymmagneter

Ytelsen til en neodymmagnetmotor kan direkte tilskrives de ekstraordinære magnetiske egenskapene til neodym-jern-borforbindelsen, som ble oppdaget i 1984 og har siden blitt foredlet til det sterkeste permanentmagnetmaterialet tilgjengelig for enhver pris. De viktigste magnetiske beregningene som skiller NdFeB-magneter fra deres forgjengere - ferrittmagneter (keramiske) og samarium-koboltmagneter - er oppsummert nedenfor:

• Maksimalt energiprodukt (BHmax): Neodymmagneter oppnår BHmax-verdier på 30 til 52 MGOe , sammenlignet med bare 1 til 5 MGOe for ferrittmagneter og 15 til 30 MGOe for samarium-kobolt. Dette betyr at en neodymrotor kan generere den samme magnetiske fluksen som en ferrittrotor som er fysisk fire til ti ganger større, noe som muliggjør de dramatiske reduksjonene i motorstørrelse og vekt som kjennetegner moderne neodymmagnetmotor design.
• Magnetisk remanens (Br): N52-grade NdFeB beholder en flukstetthet på 1,44 til 1,48 tesla etter magnetisering. Tverrsnittsarealet av magnetmateriale som kreves for å oppnå en gitt luftgap-flukstetthet er omvendt proporsjonal med remanensen, så høy-Br-magneter tillater smalere, lettere rotorer.
• Intrinsic coercivity (Hci): Høykoercivitetsgrader designet for motorapplikasjoner, ofte betegnet med et "H"-suffiks som N45SH eller N48UH, kan motstå demagnetisering fra statorfeltet og fra forhøyede temperaturer opp til 150 til 220 grader Celsius . I følge forskning publisert i Journal of Applied Physics Tilsetning av dysprosium eller terbium til NdFeB-korngrensene øker tvangsevnen ved å feste magnetiske domenevegger, men på bekostning av en beskjeden remanens.

En kritisk vurdering i neodymmagnetmotor design er temperaturkoeffisienten til magnetene. Remanensen til NdFeB avtar med en hastighet på ca 0,10 % til 0,12 % per grad Celsius av temperaturstigning, og tvangskraften synker enda kraftigere. Ved 120 grader Celsius kan en standard N-grad magnet miste 20% til 30% av sin romtemperaturkoercitivitet. Dette er grunnen til at motorprodusenter velger høytemperaturkvaliteter og nøye modellerer rotorens termiske oppførsel for å sikre at magnetene forblir innenfor deres sikre driftsvindu over hele hastighets- og belastningsområdet.

Sammenligning av neodymmagnetmotorer med andre motorteknologier

Når ingeniører vurderer en neodymmagnetmotor mot en induksjonsmotor, en svitsjet reluktansmotor eller en ferrittmotor med permanentmagnet, gir neodymdesignet konsekvent overlegen krafttetthet og effektivitet, men til en høyere materialkostnad og med forsyningskjedeimplikasjoner knyttet til produksjon av sjeldne jordartsmetaller. Tabellen nedenfor gir en kvantitativ sammenligning av nøkkelytelsesparametrene som påvirker valget av motorteknologi for trekk og industrielle applikasjoner.

Hvor brukes neodymmagnetmotorer i dag?

Neodymmagnetmotoren har blitt den dominerende fremdriftsteknologien i elbilindustrien, det foretrukne valget for høyytelses industrielle servosystemer, og en muliggjørende komponent i elektrifiseringen av fly og marine fartøyer. De spesifikke sektorene der disse motorene har størst innvirkning inkluderer:

• Trekkmotorer for elektriske kjøretøy: De aller fleste batterielektriske kjøretøy og plug-in hybridbiler som selges globalt bruker en neodymmagnetmotor som deres primære drivenhet. En typisk passasjer EV-trekkmotor inneholder mellom 1,0 og 2,5 kilo av neodymmagneter, med den nøyaktige mengden avhengig av motoreffekten og den spesifikke rotortopologien. I følge en markedsanalyse fra 2023 av Adamas Intelligence forbrukte den globale elbilsektoren ca 20.000 tonn neodym-jern-bor-magneter i 2022, et tall som anslås å mer enn dobles innen 2030 ettersom produksjonen av elbiler akselererer. NEDC- eller WLTP-kjøringsrekkevidden til en moderne elbil påvirkes direkte av motoreffektiviteten: hvert prosentpoeng av effektivitetsgevinst tilsvarer ca. 2 % til 3 % ekstra rekkevidde fra samme batterikapasitet, og det er grunnen til at bilprodusenter investerer mye i å optimalisere sine permanentmagnetmotorer.
• Industriell automasjon og robotikk: Høypresisjonsservomotorer som plasserer robotarmer, CNC-maskinverktøyakser og halvlederproduksjonsutstyr bruker nesten universelt neodymrotorer. Det høye dreiemoment-til-treghet-forholdet til a neodymmagnetmotor muliggjør akselerasjonshastigheter på 10.000 omdreininger per minutt per sekund eller mer, slik at en plukke-og-plasser-robot kan fullføre en syklus på en brøkdel av et sekund. Responsen med null tilbakeslag og høy stivhet til disse motorene er avgjørende for den sub-mikron posisjoneringsnøyaktigheten som kreves i wafer-steppere og optiske innrettingssystemer.
• Vindturbingeneratorer: Direktedrevne permanentmagnetgeneratorer for multi-megawatt vindturbiner eliminerer girkassen, som er den mest vedlikeholdsintensive og feilutsatte komponenten i en konvensjonell vindturbin. En 6-megawatt direktedrevet offshore vindgenerator kan inneholde over 600 kilo av neodymmagneter arrangert i en rotor med stor diameter som roterer med samme lave hastighet som turbinbladene. Effektivitetsgevinsten ved å fjerne girkassetapene mer enn kompenserer for den høyere magnetkostnaden over turbinens 25-årige designlevetid.
• Luftfart og forsvar: Det mer elektriske flyinitiativet og nye elektriske vertikale start og landing (eVTOL) urbane luftmobilitetskjøretøyer krever motorer med høyest mulig kraft-til-vekt-forhold. A neodymmagnetmotor designet for romfartsapplikasjoner kan oppnå en kontinuerlig krafttetthet som overstiger 5 kilowatt per kilogram , som er omtrent det dobbelte av en induksjonsmotor med tilsvarende effekt. Denne vektbesparelsen er avgjørende i et fly, der hvert kilo motormasse reduserer nyttelastkapasitet eller rekkevidde.
• Forbrukerelektronikk og hvitevarer: De børsteløse likestrømsmotorene i trådløse støvsugere, hårfønere, datamaskinkjølevifter og dronefremdriftssystemer er alle avhengige av neodymmagneter i miniatyr for å levere det nødvendige dreiemomentet fra en ekstremt kompakt formfaktor. En avansert, trådløs vakuummotor snurrer over 100 000 rpm og passer i håndflaten, en bragd som kun er mulig på grunn av flukstettheten gitt av neodymrotoren.

Produksjon av en neodymmagnetmotor: viktige prosesstrinn

Produksjonen av en neodymmagnetmotor med høy ytelse krever presis integrering av de sintrede magnetblokkene i rotorens lamineringsstabel, etterfulgt av magnetisering, dynamisk balansering og streng end-of-line testing for å verifisere effektivitet og termisk ytelse. De kritiske produksjonsstadiene er som følger:

1. Statorkjerneenhet: Tynne elektriske stållaminasjoner, typisk 0,20 til 0,35 millimeter tykke, er stanset eller laserkuttet, stablet og sveiset eller sammenlåst. Statorsporene er isolert, og forhåndsformede kobberspoler settes inn ved hjelp av automatiserte viklingsmaskiner. For trekkmotorer med høy effekttetthet brukes hårnålsviklinger laget av rektangulær kobbertråd i økende grad fordi de oppnår en høyere spaltefyllingsfaktor – opptil 70 % til 75 % sammenlignet med 45 % til 55 % for viklinger med runde tråder – noe som reduserer motstanden og forbedrer kjølingen.
2. Innsetting av rotormagnet: Neodymmagnetblokkene, som er maskinert til nøyaktige dimensjoner og belagt med nikkel, epoksy eller aluminium for å forhindre korrosjon, settes inn i sporene i rotorens lamineringsstabel. I interiør permanent magnet (IPM) design, er magnetene begravd i V-formede eller delta-formede hulrom som skaper magnetisk reluktansmoment i tillegg til permanent magnet dreiemoment. Magnetene kan festes med høytemperaturepoksy, kevlar-innpakning eller en holdehylse avhengig av overflatehastigheten til rotoren.
3. Magnetisering: Når den er montert, plasseres rotoren i en høyfelts magnetiseringsarmatur som genererer et pulsert magnetfelt som overstiger 30.000 oersted , metter neodymmaterialet i ønsket polmønster. In-situ magnetisering av den ferdigmonterte motoren er også vanlig, da den eliminerer håndteringen av sterkt magnetiserte rotorer under montering.
4. Dynamisk balansering: Fordi rotoren til en neodymmagnetmotor opererer ofte ved hastigheter over 15 000 rpm i EV-applikasjoner, må den balanseres til en veldig stram karakter, typisk G2.5 eller G1.0 i henhold til ISO 1940-1. Ubalansekrefter øker med kvadratet på rotasjonshastigheten, så selv noen få gram-millimeter gjenværende ubalanse kan generere uakseptable vibrasjoner og lagerbelastninger ved topphastighet.
5. Sluttmontering og testing: Statoren og rotoren er sammenkoblet, lagrene sitter på plass og endeskjoldene er sikret. Hver produksjonsmotor gjennomgår en serie automatiserte tester, inkludert viklingsmotstand, isolasjonsmotstand, tilbake-EMF-bølgeformanalyse, tomgangsstrøm og kartlegging av fulllasteffektivitet. A neodymmagnetmotor som er bestemt for veigrep i biler, må også bestå termisk sjokksykling og vibrasjonstester som simulerer 15 års service på kjøretøy.

Utfordringer og fremtidig utvikling innen neodymmagnetmotorteknologi

Til tross for ytelsesfordelene, står neodymmagnetmotorer overfor tre betydelige utfordringer: konsentrasjon av sjeldne jordarters forsyningskjede, prisvolatilitet og risikoen for permanent avmagnetisering ved høye temperaturer. De sjeldne jordartelementene neodym, praseodym, dysprosium og terbium utvinnes og behandles hovedsakelig i en enkelt geografisk region, og separasjonen av disse kjemisk lignende elementene krever miljøintensiv løsningsmiddelekstraksjon. Som svar følger motordesignere to komplementære strategier. Den første er korngrensediffusjonsteknologi, som påfører et tynt lag dysprosium eller terbium kun på overflatene av neodymkornene i magneten, noe som reduserer tungt forbruk av sjeldne jordarter ved å 30 % til 50 % samtidig som man oppnår tilsvarende tvangskraft. Den andre er utviklingen av sjeldne-jord-frie eller sjeldne-jord-reduserte motortopologier som bruker ferrittmagneter eller svitsjede reluktansprinsipper for applikasjoner der absolutt maksimal effekttetthet ikke er det overordnede kravet. Forskning publisert av Oak Ridge National Laboratory har vist at en ferrittbasert synkron reluktansmotor kan oppnå 85 % til 90 % av effekttettheten av en tilsvarende neodymmotor til betydelig lavere pris, selv om effektivitetsgapet utvides ved høye dreiemomentnivåer. Fremtiden til neodymmagnetmotor vil sannsynligvis innebære en bifurkasjon: NdFeB-motorer med høy ytelse, høye kostnader for premium elbiler, fly og presisjonsservoer, og billigere alternative motorteknologier for prisfølsomme applikasjoner der de ekstra få prosentene av effektiviteten ikke rettferdiggjør magnetutgiftene.

Ofte stilte spørsmål om neodymmagnetmotorer

Kan en neodymmagnetmotor miste magnetismen over tid?

Under normale driftsforhold innenfor det angitte temperaturområdet, a neodymmagnetmotor beholder sin magnetisering i flere tiår. Koercitiviteten til riktig valgte kvaliteter er tilstrekkelig til å motstå demagnetisering fra statorfeltet og fra vibrasjoner. Imidlertid kan vedvarende eksponering for temperaturer over magnetens maksimale driftsgrense - typisk 150 til 180 grader Celsius for høytemperaturgrader - forårsake et delvis og permanent tap av magnetisme. Dette er grunnen til at motorens termiske styring og valg av riktig magnetkvalitet for forventet hot-spot-temperatur er viktige designhensyn.

Hva skjer med en neodymmagnetmotor ved slutten av levetiden?

Neodymmagnetene i motoren kan gjenvinnes gjennom en resirkuleringsprosess som involverer avmagnetisering av rotoren, fjerning av magnetene og enten gjenbruk direkte i en ny motor eller reprosessering til nytt magnetpulver. Den europeiske unions lov om bærekraftige kritiske råmaterialer og lignende lovgivning i andre regioner driver investeringer i magnetresirkuleringsinfrastruktur. Nåværende hydrometallurgiske og pyrometallurgiske resirkuleringsruter kan gjenvinne over 90 % av de inneholdte sjeldne jordartelementene, selv om kostnadene for resirkulering forblir konkurransedyktige bare når neodymoksidprisene er forhøyet.

Hvordan varierer effektiviteten til en neodymmagnetmotor med belastning?

A neodymmagnetmotor opprettholder en relativt flat effektivitetskurve over et bredt belastningsområde, og holder seg typisk over 90 % fra 25 % til 120 % av nominell belastning. Dette står i gunstig kontrast til induksjonsmotorer, hvis effektivitet synker betydelig ved lett belastning fordi magnetiseringsstrømmen forblir konstant uavhengig av utgangsmoment. Det brede høyeffektive vinduet er en av grunnene til at neodymmotorer er foretrukket for elektriske kjøretøy som kjører over en bred hastighet og dreiemoment under bykjøring.

Er det mulig å bygge en neodymmagnetmotor uten tunge sjeldne jordelementer?

Ja, tung-sjelden-jord-fri neodymmagnetmotor design er allerede i produksjon for applikasjoner der den maksimale driftstemperaturen forblir under omtrent 120 grader Celsius. Disse motorene bruker neodym-jern-bor-magneter med ekstremt fin kornstørrelse, typisk mindre enn 2 mikron, noe som øker tvangsevnen gjennom korngrensefesting uten behov for dysprosium eller terbium. For trekkmotorer med høyere temperatur bruker korngrensediffusjonsteknologi et tynt dysprosiumrikt skall rundt hvert magnetkorn, og oppnår høy koercivitet med et totalt innhold av tunge sjeldne jordarter på mindre enn 1 vekt%.

Den neodymmagnetmotor representerer en genuin trinnvis endring i elektromekanisk energikonvertering, og leverer den høyeste dreiemomenttettheten og effektiviteten av enhver kommersielt tilgjengelig motorteknologi. Dens utbredte bruk på tvers av elektriske kjøretøy, industriell automasjon, fornybar energi og romfartssektoren er en direkte konsekvens av den uovertrufne magnetiske ytelsen til neodym-jern-bor permanente magneter. Mens bekymringer over forsyningskjeder for sjeldne jordarter og kostnadsvolatilitet fortsetter å motivere forskning på alternative motortopologier, sikrer de målbare energibesparelsene og karbonutslippsreduksjonene som muliggjøres av disse motorene at de vil forbli en hjørnestein i det globale elektrifiseringsarbeidet i flere tiår fremover.
