Hva er NdFeB-magnetsammensetning? Komplett guide

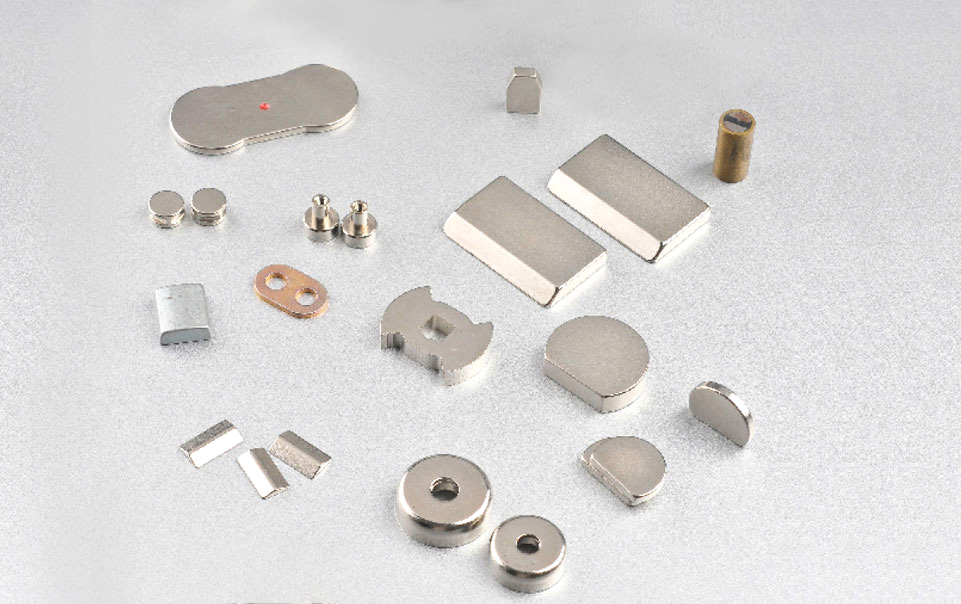

Den NdFeB magneterammensetning er en nøyaktig konstruert metallurgisk formel basert på den intermetalliske forbindelsen neodym-jern-bor (Nd₂Fe₁₄B), som danner den harde magnetiske fasen som gir disse magnetene deres ekstraordinære styrke. I en typisk kommersiell sintret neodymmagnet , neodym står for ca 29 til 32 vekt%. , jern utgjør 64 % til 68 % , og bor utgjør ca 1,0 % til 1,2 % , med den gjenværende fraksjonen bestående av additive elementer som dysprosium, terbium, praseodym, kobolt, kobber, aluminium og niob som er introdusert for å forbedre koercivitet, termisk stabilitet og korrosjonsbestandighet. I følge Journal of Magnetism and Magnetic Materials , revolusjonerte oppdagelsen av Nd₂Fe₁₄B-fasen i 1984 av Masato Sagawa og John Croat permanentmagnetteknologien ved å lage en magnet med et maksimalt energiprodukt som overstiger 50 megagauss-oersteds (MGOe) , omtrent ti ganger så stor som ferrittmagnetene den erstattet. Forstå det nøyaktige NdFeB magneterammensetning og funksjonen til hvert komponentelement er avgjørende for ingeniører som velger riktig magnetkvalitet for høytemperaturmotorer, vindturbingeneratorer, medisinsk bildebehandlingsutstyr og forbrukerelektronikk.

Utforsk viktige anvendelser av magnetiske materialer

1. Hva er den grunnleggende NdFeB-magnetsammensetningen?

Den fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. Den atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 atomer : 8 neodymatomer, 56 jernatomer og 4 boratomer. Neodymiumatomene okkuperer spesifikke gittersteder der deres uparrede 4f-elektroner skaper den enorme magnetokrystallinske anisotropien som gir NdFeB dens høye koercitivitet. Jernatomene, som okkuperer seks krystallografisk distinkte steder, gir den høye metningsmagnetiseringen gjennom deres justerte 3d-elektronspinn. Boratomene, selv om de er små i antall, er strukturelt kritiske fordi de stabiliserer den tetragonale fasen og forhindrer dannelsen av andre, magnetisk underordnede jern-neodymfaser. Uten bor ville legeringen krystallisere seg til en blanding av myke magnetiske faser som ikke kunne holde en permanent magnetisk ladning. I en typisk reklamefilm NdFeB magneterammensetning , er de totale vektprosentene for grunnstoff ca 29–32 % neodym, 64–68 % jern og 1,0–1,2 % bor . Imidlertid er den støpte legeringen før sintring med hensikt formulert til å være litt rikere på neodym enn det støkiometriske forholdet 2:14:1. Dette overskuddet av neodym danner en neodymrik korngrensefase som er avgjørende for væskefasesintringsprosessen og for magnetisk frakobling av Nd₂Fe₁₄B-kornene fra hverandre, noe som dramatisk øker tvangsevnen. Den neodymrike fasen utgjør typisk 5 % til 15 % av det totale volumet og kan inneholde oppløst oksygen, karbon og små mengder overgangsmetaller.

2. Rollen til hvert element i NdFeB-magnetsammensetningen

Hvert element i NdFeB-magnetsammensetningen tjener en spesifikk strukturell eller magnetisk funksjon, og å endre balansen til disse elementene - selv med brøkdeler av en prosent - kan dramatisk endre magnetens koercitivitet, remanens, temperaturstabilitet og korrosjonsmotstand. Den detailed roles of the core and additive elements are as follows:

• Neodym (Nd): Neodym er det primære sjeldne jordartelementet som gir den enorme magnetokrystallinske anisotropien. Dens 4f-elektronorbital er svært retningsbestemt, og skaper en enkel magnetiseringsakse langs c-aksen til den tetragonale krystallen. Dette anisotropifeltet når ca 7,3 tesla , som er den underliggende årsaken NdFeB magneter kan oppnå så høy tvangskraft. I praksis bruker kommersielle magneter ofte en blanding av neodym og praseodym i det naturlig forekommende didymium-forholdet fordi de to elementene er kjemisk like, og å separere dem gir kostnader uten proporsjonal magnetisk fordel for mange bruksområder.
• Jern (Fe): Jern gir den høye metningsmagnetiseringen. Dens 3d-elektronspinn justeres ferromagnetisk og bidrar grovt 2,2 Bohr-magnetoner per atom til det totale magnetiske momentet. Remanensen til en NdFeB-magnet er direkte proporsjonal med volumfraksjonen av Nd2Fe14B-fasen og innrettingen av jernspinnmomentene. Delvis å erstatte kobolt med jern, typisk ved 5% til 15% av jerninnholdet, øker Curie-temperaturen og forbedrer den termiske stabiliteten, selv om det reduserer metningsmagnetiseringen litt ved romtemperatur.
• Bor (B): Bor er det essensielle metalloidet som stabiliserer den tetragonale krystallstrukturen. Dens lille atomradius gjør at den kan passe inn i interstitielle steder innenfor jern-neodym-rammeverket, hvor den danner retningsbestemte kovalente bindinger som låser atomene i riktig konfigurasjon. Uten bor ville legeringen dekomponere til de binære fasene Nd2Fe17 og NdFe2, ingen av disse har den nødvendige magnetokrystallinske anisotropien.
• Dysprosium (Dy) og Terbium (Tb): Dense heavy rare earth elements are the most critical additives in the NdFeB magneterammensetning for høytemperaturapplikasjoner. Dysprosium erstatter neodym i Nd₂Fe₁₄B-gitteret, og øker anisotropifeltet og dermed koerciviteten, noe som lar magneten motstå demagnetisering ved forhøyede temperaturer. En magnet med 4 % til 8 % dysprosium i vekt kan opprettholde nyttig tvangsevne ved 150°C til 200°C , sammenlignet med et maksimum på ca. 80°C for en dysprosiumfri magnet. Terbium er enda mer effektivt enn dysprosium, men er sjeldnere og dyrere.
• Kobolt (Co): Kobolt øker Curie-temperaturen i Nd₂Fe₁₄B-fasen med ca. 10°C per atomprosent av erstatning for jern. En magnet med 5 % kobolt kan ha en Curie-temperatur på 350°C til 370°C sammenlignet med 310°C til 320°C for en koboltfri sammensetning. Kobolt forbedrer også korrosjonsmotstanden ved å redusere den elektrokjemiske potensialforskjellen mellom Nd₂Fe₁₄B-kornene og den neodymrike korngrensefasen.
• Kobber (Cu), aluminium (Al) og niob (Nb): Dense minor additives, typically present at 0,1 % til 1,0 % hver avgrenser mikrostrukturen under sintring og forbedrer fuktoppførselen til den flytende korngrensefasen. Niob danner små utfellinger som fester korngrenser og forhindrer overdreven kornvekst under høytemperatursintringssyklusen, noe som er avgjørende for å opprettholde en fin kornstørrelse og høy tvangsevne.

3. Hvordan sammensetning bestemmer de tre magnetiske nøkkelegenskapene

Den NdFeB magnet composition directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. Den remanence (Br) of a fully dense, perfectly aligned NdFeB magnet er fundamentalt begrenset av metningsmagnetiseringen av Nd₂Fe₁₄B-fasen, som er ca. 1,6 tesla . I praksis oppnår kommersielle sintrede magneter remanensverdier på 1,0 til 1,5 tesla , avhengig av volumfraksjonen av den magnetiske fasen og graden av krystallografisk innretting oppnådd under pressestadiet. Den indre koersiviteten (Hci) kontrolleres av det magnetokrystallinske anisotropifeltet til Nd2Fe14B-kornene og av effektiviteten til korngrensefasen i magnetisk isolering av hvert korn. Ren Nd₂Fe₁₄B har et anisotropifelt på omtrent 7,3 tesla, men den praktiske tvangsevnen er bare en brøkdel av denne verdien - typisk 10 til 30 kilo-oersteds (kOe) -fordi omvendte magnetiske domener kjernener seg ved korngrenser og krystalldefekter ved mye lavere felt enn den teoretiske grensen. Tilsetning av dysprosium øker anisotropifeltet og dermed koerciviteten, men dysprosium kobles antiferromagnetisk med jern, noe som reduserer metningsmagnetiseringen og remanensen. Dette er den sentrale designavveiningen NdFeB magneterammensetning : mer tungt innhold av sjeldne jordarter kjøper høyere koersivitet og bedre ytelse ved forhøyede temperaturer på bekostning av lavere romtemperaturremanens og maksimalt energiprodukt. Det maksimale energiproduktet (BHmax), målt i MGOe, representerer den maksimale mengden magnetisk energi som kan lagres i en volumenhet av magneten. Det teoretiske maksimum for Nd2Fe14B er omtrentlig 64 MGOe . Kommersielle N52 grade magneter oppnå ca 50 til 53 MGOe , mens høytemperaturkvaliteter med tunge tilsetninger av sjeldne jordarter vanligvis varierer fra 30 til 45 MGOe .

4. Sintret vs. Bondet NdFeB: Hvordan sammensetning og prosessering er forskjellig

Den NdFeB magnet composition is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. Den table below summarizes the key differences between sintered and bonded NdFeB magnets .

5. Heavy Rare Earth Elements og Grain Boundary Diffusjonsteknologi

Tunge sjeldne jordartselementer - dysprosium og terbium - tilsettes NdFeB-magnetsammensetningen for å øke koerciviteten ved høye temperaturer, men moderne korngrensediffusjonsteknologi oppnår nå denne forbedringen med langt mindre materiale ved å konsentrere disse kostbare elementene kun på kornoverflatene der de er mest effektive. I en konvensjonell NdFeB magneterammensetning , dysprosium blandes jevnt gjennom legeringspulveret før sintring. Fordi dysprosium erstatter neodym i hele volumet av hvert Nd₂Fe₁₄B-korn, blir en betydelig brøkdel av den dyre tunge sjeldne jordarten effektivt bortkastet i kornets indre, hvor det reduserer remanens uten å bidra proporsjonalt til tvangsforbedring. Korngrensediffusjon, utviklet på begynnelsen av 2000-tallet og nå utbredt i kommersiell produksjon, tar en annen tilnærming. En helsintret magnet med en standard lav-dysprosium- eller dysprosium-fri sammensetning er belagt med et tynt lag av dysprosiumfluorid eller terbiumfluoridpulver, deretter varmebehandlet ved en temperatur der den tunge sjeldne jordarten diffunderer langs korngrensene inn i magnetens indre. Dysprosiumatomene beveger seg fortrinnsvis langs den neodymrike korngrensefasen og erstatter neodym bare i et tynt skall på den ytre overflaten av hvert korn, typisk 1 til 3 mikron dyp . Fordi reverserte magnetiske domener kjernener seg ved kornoverflatene, gir dette tynne dysprosiumrike skallet den samme tvangskraften som et homogent tillegg mens du bruker 50 % til 70 % mindre dysprosium . En magnet produsert ved korngrensediffusjon kan oppnå en koersivitet på 25 til 30 kOe med et totalt dysprosiuminnhold på mindre enn 2 vekt%. sammenlignet med de 6 % til 8 % som kreves i en konvensjonell homogen sammensetning. Denne teknologien har vært medvirkende til å redusere kostnadene og forsyningskjedens sårbarhet NdFeB magnets for trekkraftmotorer for elektriske kjøretøy, hvor høytemperaturtvang er essensielt og dysprosiumprisene historisk sett har vært ustabile.

6. NdFeB-magnetkarakterer og deres komposisjonsvariasjoner

Den commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. Den following list explains the common grade suffixes and their compositional implications:

• N-grad (ingen suffiks): Standard sammensetning med minimale eller ingen tunge tilsetninger av sjeldne jordarter. Maksimal driftstemperatur er vanligvis 80°C . Disse karakterene, som N35 til N52, tilbyr energiproduktet med høyest romtemperatur og brukes i forbrukerelektronikk, datamaskinharddisker og magnetiske festemidler.
• M-grad (middels tvangsevne): Noe forsterket iboende tvangsevne gjennom små dysprosiumtilsetninger eller optimalisert kornstørrelse. Maksimal driftstemperatur er ca 100°C . Brukes i motorapplikasjoner med moderat temperatur.
• H-grad (høy tvangsevne): Inneholder en høyere andel dysprosium i NdFeB magneterammensetning . Maksimal driftstemperatur er 120°C . Mye brukt i industrielle servomotorer og generatorer.
• SH-grad (super høy tvangsevne): Ytterligere økt dysprosiuminnhold eller korngrensediffusjonsbehandling. Maksimal driftstemperatur er 150°C . Spesifisert for trekkmotorer for biler og verktøy for leting av olje nedihulls.
• UH-grad (ultrahøy tvangsevne): Kraftig dysprosium eller terbium tilsetning. Maksimal driftstemperatur er 180°C . Brukes i høyhastighets elektriske kjøretøymotorer og romfartsaktuatorer.
• EH-grad (ekstremt høy tvangsevne): Den highest heavy rare earth content. Maximum operating temperature is 200°C . Reservert for spesialiserte militære og romfartsapplikasjoner der avmagnetiseringsrisikoen er ekstrem.

Ofte stilte spørsmål om NdFeB-magnetsammensetning

Hva er den eksakte kjemiske formelen til hovedfasen i NdFeB-magneter?

Den primary magnetic phase in NdFeB magnets er Nd2Fe14B, en tetragonal krystall med en enhetscelle som inneholder 68 atomer. I kommersielle magneter er noe av neodymet typisk erstattet av praseodym, og noe jern erstattes av kobolt, slik at den faktiske fasesammensetningen er mer nøyaktig skrevet som (Nd,Pr)₂(Fe,Co)₁₄B.

Hvorfor er NdFeB-magneter så mye sterkere enn ferrittmagneter?

Den NdFeB magneterammensetning produserer en metningsmagnetisering på ca. 1,6 tesla og et magnetokrystallinsk anisotropifelt på 7,3 tesla, mens strontiumferrittmagneter har en metningsmagnetisering på kun ca. 0,47 tesla. Denne grunnleggende forskjellen i det atomiske magnetiske momentet og krystallfeltinteraksjonen betyr at NdFeB kan lagre omtrent ti ganger mer magnetisk energi per volumenhet enn ferritt.

Kan NdFeB-magneter lages uten tunge sjeldne jordartselementer?

Ja, tung-sjelden-jord-fri NdFeB magnets er kommersielt tilgjengelige og brukes i økende grad i applikasjoner der den maksimale driftstemperaturen ikke overstiger 80°C til 100°C. Disse magnetene er avhengige av en ekstremt fin kornstørrelse, vanligvis under 2 til 3 mikron , og optimalisert korngrensekjemi for å oppnå tilstrekkelig tvangsevne uten dysprosium eller terbium.

Inkluderer NdFeB-sammensetningen kobolt i alle magneter?

Nei. Kobolt er et valgfritt tilsetningsstoff i NdFeB magneterammensetning . Den brukes først og fremst i høytemperaturkvaliteter for å heve Curie-temperaturen og forbedre korrosjonsbestandigheten. Standard N-grade magneter for romtemperaturapplikasjoner inneholder ofte lite eller ingen kobolt. Tilstedeværelsen av kobolt er vanligvis angitt i produsentens datablad.

Den NdFeB magneterammensetning er en triumf av materialteknologi, der den nøyaktige kontrollen av hovedelementer og sporadditiver på atomnivå gir de sterkeste permanentmagnetene som noen gang er produsert. Fra den grunnleggende Nd₂Fe₁₄B-fasen som gir den magnetiske ryggraden, til de dysprosiumanrikede korngrensene som opprettholder tvangsevnen ved høy temperatur, spiller hver bestanddel en uerstattelig rolle i å bestemme om den endelige magneten skal drive et elektrisk kjøretøy, stabilisere en vindturbingenerator eller ganske enkelt holde en kabindør lukket.
